3D-Lasergravur-Maschinen

Eine 3D-Lasergravurmaschine ist darauf ausgelegt, 3D-Formen und -Oberflächen mit Klarheit und Präzision zu markieren. Sie unterscheiden sich in vielerlei Hinsicht von einem typischen 2D- oder sogar 3-Achsen-Lasersystem und wir bieten diese Technologie standardmäßig in unserer Meta-C-Reihe an.

Durch den Einsatz modernster Technologie haben wir uns als führender Anbieter in diesem Bereich etabliert. Unsere eigenen Systeme bieten schärfere, feinere Details und konsistente Tiefe auf nicht ebenen Oberflächen, und das alles bei beeindruckend kurzen Bearbeitungszeiten, die Ihnen und Ihrem Unternehmen Zeit und Geld sparen.

Mehr erfahren

Hintergründe

Wie funktioniert die 3D-Lasergravur?

Bevor wir uns die Wissenschaft hinter der Funktionsweise unseres 3D-Lasersystems ansehen, müssen wir zunächst einige Hintergründe verstehen.

Ein Laser wird auf einen idealen Brennpunkt fokussiert, wo er mit Ihrem Material interagiert und je nach Bedarf eine Markierung, eine Gravur, einen Schnitt oder etwas anderes erzeugt. An der Stelle, an der er auf das Material trifft, erzeugt der Laser eine Form, die als Laserpunkt bezeichnet wird.

Wenn Sie mit einer Taschenlampe frontal auf eine Wand leuchten, ist der Fleck, den Sie sehen, kreisrund. Trifft er schräg auf eine Wand, wird der Fleck elliptisch oder hat eine andere Form. Wenn er weiter von der Wand entfernt ist, wird das Licht schwächer und der Umriss verschwimmt (der Fokus).

Das Gleiche gilt für einen Laser. Da ein Laser jedoch auf eine bestimmte Art und Weise mit einer Oberfläche interagiert, ist die Auswirkung auf den resultierenden Laserpunkt weitaus kritischer.

Wenn sich ein Laserspot verformt oder an Schärfe verliert, werden die Leistung, der Fokus, die Effizienz und die Form beeinträchtigt, was zu einer geringeren Spotqualität führt. Dies führt zu unerwünschten Ergebnissen.

Wie unterscheidet sich die 3D-Laserstrahlführung?

Ein 3D-System passt den Laserspot automatisch an, so dass die Qualität des Spots auf gekrümmten Oberflächen und 3D-Konturen nur wenig leidet. Sie eignen sich hervorragend für komplexere Formen und die schnelle Gravur von Flaschen bis hin zu Game Controllern.

Sie können auch für Reliefgravuren verwendet werden, indem Sie das Teil mit unterschiedlichen Höhen tief eingravieren, was für personalisierte Geschenke oder Schmuckstücke nützlich ist.

Wie funktioniert eine 3D-Beam-Bereitstellung?

Ein 3D-Scankopf kann einen Laserstrahl in allen drei Dimensionen justieren: X, Y und Z. Er verwendet eine Reihe von Strahlaufweitern und Verschiebeoptiken, bevor er durch das Objektiv auf das Material trifft.

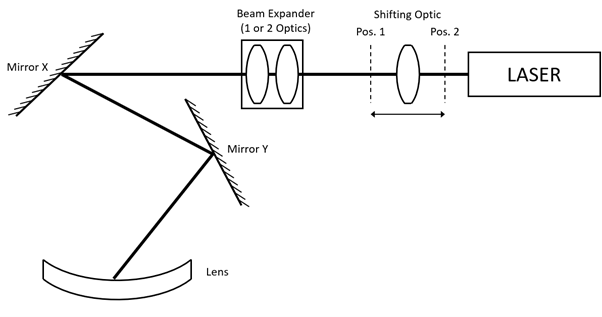

Sehen Sie sich das nebenstehende rudimentäre Diagramm an, das einen grundlegenden 3D-Laserscankopfaufbau zeigt, bevor der Laser auf die Oberfläche trifft.

basic 3d beam delivery - 3D-Lasergravur-Maschinen

2-Achsen, 2.5D, 3D, 3-Achsen, was bedeutet das alles?

3D oder 3-Achsen?

In der Branche gibt es viel Verwirrung um 2-Achsen, 3-Achsen, 4-Achsen, 5-Achsen, 2,5D und 3D. Wir hoffen, dies zu klären….

Dabei ist es wichtig, Achsen und Dimensionen nicht zu verwechseln. Ich weiß, dass dies der Mathematik, der Geometrie und mehr widerspricht. Wir sprechen von 7 Achsen, was nur in der Mathematik möglich ist, und von 2,5D, was wiederum in der realen Welt unwahrscheinlich ist. Wenn Sie nämlich logisch darüber nachdenken, funktioniert ein 3D-System über die Zeit, was es eigentlich zu 4D macht.

Wie auch immer, ignorieren Sie das alles, es geht um Mechanik und wird eher mit Bearbeitung und CNC in Verbindung gebracht:

  • 2-Achsen-Systeme haben keine Kontrolle über die Z-Achse (Höhe)
  • 3-Achsen-Systeme stellen automatisch die X-, Y- und Z-Achse ein. Das bedeutet jedoch nicht unbedingt, dass sie 3D-fähig sind.
  • Ein 2,5D-System passt die X- und Y-Achse automatisch an die physikalischen Grenzen des Lasers an, verfügt aber über eine begrenzte oder manuelle Steuerung der Z-Achse. Die meisten Lasersysteme sind in der Tat 2,5D.
  • Ein 3D-Lasersystem korrigiert auch den Fokus und den Rand des Laserpunktfeldes. Technisch gesehen hat es 4 Achsen, eine physikalische Grenze, die durch die Neigung des Laserstrahls gegeben ist, und eine mechanische Grenze, die durch die Z-Achse gegeben ist. Ein 3D-Lasersystem verfügt auch über 3D-fähige Software und Elektronik, die eine 3D-Markierung auf einer Fläche ermöglicht.
  • 5-Achsen- bis 7-Achsen-Systeme bieten zusätzliche Flexibilität. Ein rotierendes System kann zu einem 3D-System hinzugefügt werden, um 5 oder 6 Achsen zu erreichen. Ein 7-Achsen-System oder echtes multiplanares 3D ist aus mechanischer Sicht schwer zu realisieren, aber seien Sie versichert, dass unser Team daran arbeitet!

Gemeinsame Technologie

Was sind die Grenzen von Rotary Devices?

Old rotary

Die meisten Lasergraviermaschinen verwenden eine Drehvorrichtung, um zylindrische Objekte während des Lasermarkierungsprozesses zu drehen. Dieser Prozess kann sehr zeitaufwendig sein und bei der Gravur von Glas ein gewisses Risiko bergen. Wieso den? Aufgrund seiner Form und seiner empfindlichen Beschaffenheit lässt sich zylindrisches Glas schwer einspannen, was dazu führt, dass es verrutscht und das defekte gravierte Produkt unbrauchbar wird. Und das ist nicht die einzige Einschränkung. Bei der Verwendung eines Rotationsgeräts kann der Laserstrahl nur in einer Ebene abgegeben werden (in der Regel in einem Winkel von Null Grad). Für optimale Ergebnisse bei der Lasergravur auf Glas ist es jedoch erforderlich, den Strahl in einem anderen Winkel als Null abzugeben. Kurz gesagt, mit einem rotierenden Gerät ist die höchste Qualität der Lasermarkierung nicht zu erreichen.

Wir haben es verstanden. Ein Rotationsgerät ist nicht die effektivste Lösung für die Lasergravur einer nicht ebenen Oberfläche. Was ist also die Alternative? Geben Sie ein: die 3-Achse.

3D-LASERMARKIERUNG

Die Kraft der 3-Achsen-Markierung

Durch die Verwendung eines 3-Achsen-Strahls für die 3D-Lasergravur werden alle Hindernisse überwunden, die Sie bei der Verwendung eines rotierenden Geräts haben. Mit diesem hochmodernen System können Sie mit einer 3-Achse Krümmungen auf Ihren Kreationen markieren und in Kombination mit dem Rotationssystem unschlagbare Ergebnisse erzielen.
Die Kombination der Vorteile der 3-Achsen-Strahlführung mit einem rotierenden Gerät bedeutet, dass Sie ein Maximum an Qualität und Fläche auf nahezu jeder geformten Oberfläche erzielen können, die in den Anwendungsbereich der Technologie fällt. Mit einem umfassenden Verständnis der Technologie können unglaubliche Ergebnisse erzielt werden. Durch die Kombination der beiden Systeme können Sie Ihrem Unternehmen enorme kommerzielle Vorteile gegenüber der konventionellen Technologie verschaffen, die die meisten Konkurrenten verwenden werden.

UNIQUE

Ergebnisse

Hier sehen Sie ein Beispiel für die unglaubliche Detailgenauigkeit, die mit einem Lotus Laser System Meta-C 5W UV-Laser und einer 3-Achsen-Strahlführung erreicht werden kann. Das 3-Achsen-Strahlführungssystem hält den Fokus, indem es die 2D-Vorlage auf ein 3D-Modell des Objekts abbildet und dann den Fokuspunkt dynamisch anpasst, wenn er die Oberfläche des Objekts berührt. Von der Helligkeit der Markierung bis hin zu der klaren, 700 Nanometer breiten Haarlinie auf dem (R)-Symbol – dies ist 3D-Lasergravur vom Feinsten.

Heineken Glass 3D Marked Branding 1

Zuverlässig und beliebt bei Tausenden von Unternehmen

logo copy Bushmills
DMU logo
Bosch Logo
Goood Empire copy
versapak
CEUK
Perfume Shop Logo White
Badgemaster Logo White

3D-fähig

Empfehlungen

Egal, ob Sie ein industrieller Hersteller oder ein kleines Unternehmen sind, wir haben Lösungen, die Ihnen bei der Kennzeichnung von gekrümmten und komplexen Oberflächen helfen. Vom Laserätzen von Gin-Gläsern bis zum Markieren von Aufhängungsteilen – unsere Lasermaschinen sind für alles geeignet.

Meta-C 3D – Faser-Lasergraviermaschine

Die Meta-C MOPA Fasergravurmaschine wurde erstmals 2012 vorgestellt und befindet sich nun in der 7. Auflage. Sie ist für den jahrzehntelangen 24/7-Einsatz gebaut, hat eine Erfolgsbilanz von nahezu null Ausfällen in Millionen von fehlerfreien Einsätzen und verfügt über unseren neuesten 3D-Laserkopf (3-Achsen).

StrahlabgabeLaser TypLeistung (W)
3D (3-Achsen)MOPA-Faser30-80

Meta-C 3D – UV-Laserbeschriftungsgerät

Wir sind stolz darauf, dass unser UV-Laserbeschriftungsgerät zu den ersten auf dem Markt erhältlichen Geräten gehörte. Seitdem hat sich der Meta-C UV jedoch stark weiterentwickelt! Mit 3D-Technologie als Standard, unübertroffener Geschwindigkeit und Genauigkeit kann er alles markieren. Er wurde für ernsthafte kommerzielle bis hin zu leichtindustriellen Anwender entwickelt, besteht aus unserem bewährten Meta-C-Gehäuse, ist millionenfach im Einsatz und hat eine Garantie von bis zu 10 Jahren.

StrahlabgabeLaser TypLeistung (W)
3D (3-Achsen)Ultraviolett5-15

Meta-C CO2 – Laser-Ätzmaschine

Die Meta-C CO2-Laserätzmaschine wurde für das Ätzen und Gravieren mit hoher Geschwindigkeit entwickelt und unterscheidet sich von unseren Blu-Systemen. Diese 3D-(3-Achsen)-Galvo-CO2-Laserquelle im Gen7-Meta-C-Gehäuse ist extrem genau und wird in einer Vielzahl von Leistungsoptionen angeboten.

Strahlenlieferung Laser-Typ Leistung (W)
3D (3-Achsen) CO2, Faser, UV 5-200W
