3D-lasergraveringsmaskiner

En 3D-lasergraveringsmaskin är byggd för att markera 3D-former och ytor med klarhet och precision. De skiljer sig från ett typiskt 2D- eller till och med 3-axligt lasersystem på ett antal sätt och vi erbjuder denna teknik som standard med vårt Meta-C-sortiment.

Med hjälp av toppmodern teknik har vi etablerat oss som en ledande leverantör inom denna sektor. Våra egna system ger skarpare, finare detaljer och ett jämnt djup på icke plana ytor, allt med imponerande korta bearbetningstider som sparar tid och pengar för dig och ditt företag.

Läs mer om detta

Bakgrund

Hur fungerar 3D-lasergravering?

Innan vi tittar på vetenskapen bakom hur vårt 3D-lasersystem fungerar måste vi först förstå lite bakgrund.

En laser fokuseras till en idealisk brännpunkt, där den interagerar med ditt material och gör en markering, gravering, skärning eller annat efter behov. Där den möter materialet skapar lasern en form, detta kallas laserpunkten.

Om du lyser med en ficklampa mot en vägg rakt framifrån är fläcken du ser från ficklampan cirkulär. Om den träffar väggen snett blir fläcken elliptisk eller får en annan form. Längre bort från väggen blir ljuset svagare och konturerna suddiga (fokus).

Detsamma gäller för en laser, men eftersom en laser används för att interagera på ett specifikt sätt med en yta är effekten på den resulterande laserpunkten mycket mer kritisk.

När en laserpunkt deformeras eller förlorar fokus påverkas kraft, fokus, effektivitet och form, vilket resulterar i sämre punktkvalitet. Detta ger oönskade resultat.

Hur skiljer sig leverans av 3D-laserstrålar åt?

Ett 3D-system justerar automatiskt laserpunkten så att det blir liten förlust av punktkvalitet på böjda ytor och 3D-konturer. De är utmärkta för mer komplexa former och för att snabbt gravera allt från flaskor till spelkontroller.

De kan också användas för att skapa reliefgravyrer genom att djupgravera delen med olika höjder, vilket är användbart för personliga presenter eller smycken.

Hur fungerar en 3D-strålning?

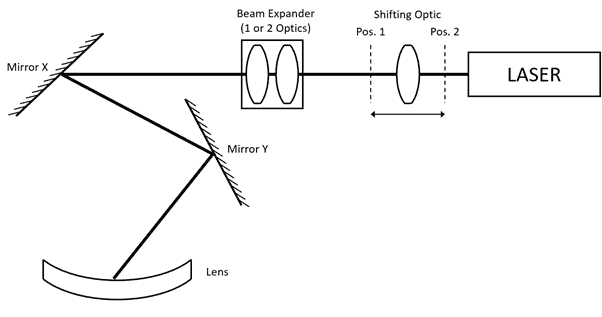

Ett 3D-scanhuvud kan justera en laserstråle i alla tre dimensionerna: X, Y och Z. Den använder en serie strålutvidgare och förskjutningsoptik innan den passerar genom linsen för att träffa materialet.

Se det rudimentära diagrammet på motstående sida som visar en grundläggande 3D-laserskanningshuvudinstallation innan lasern möter ytan.

basic 3d beam delivery - 3D-lasergraveringsmaskiner

2-axel, 2,5D, 3D, 3-axel, vad betyder allt detta?

3D eller 3-axlig?

Det råder stor förvirring i branschen kring begreppen 2-axligt, 3-axligt, 4-axligt, 5-axligt, 2,5D och 3D. Vi hoppas kunna reda ut detta….

Med detta är det viktigt att inte förväxla axlar och dimensioner, jag vet att detta motsäger matematik, geometri och mer. Vi pratar om 7-axlar som bara är möjligt i matematik, och 2,5D som återigen är osannolikt i en verklig värld, i själva verket om du tänker på det logiskt, fungerar ett 3D-system över tiden vilket faktiskt gör det 4D.

Hur som helst, bortse från allt detta, det här handlar om mekanik och är vanligare i samband med maskinbearbetning och CNC:

  • 2-axliga system har ingen kontroll över Z-axeln (höjd)
  • 3-axliga system justerar automatiskt X-, Y- och Z-axlarna. Detta behöver dock inte betyda att de är 3D-kompatibla.
  • Ett 2,5D-system justerar automatiskt X- och Y-axeln till laserns fysiska gräns, men har begränsad eller manuell kontroll av Z-axeln. De flesta lasersystem är i själva verket 2,5D.
  • Ett 3D-lasersystem korrigerar också fokus och laserpunktens fältkant. Tekniskt sett har det 4 axlar, en fysisk gräns som ges av laserstrålens lutning och en mekanisk gräns som ges av Z-axeln. Ett 3D-lasersystem har också 3D-kompatibel programvara och elektronik, vilket möjliggör 3D-märkning över en plan yta.
  • 5-axliga till 7-axliga system ger ytterligare flexibilitet, ett roterande system kan läggas till ett 3D-system för att uppnå 5- eller 6-axlighet. Ett 7-axligt system eller äkta multiplanar 3D är svårt att uppnå ur ett mekaniskt perspektiv, men du kan vara säker på att vårt team arbetar på det!

Gemensam teknik

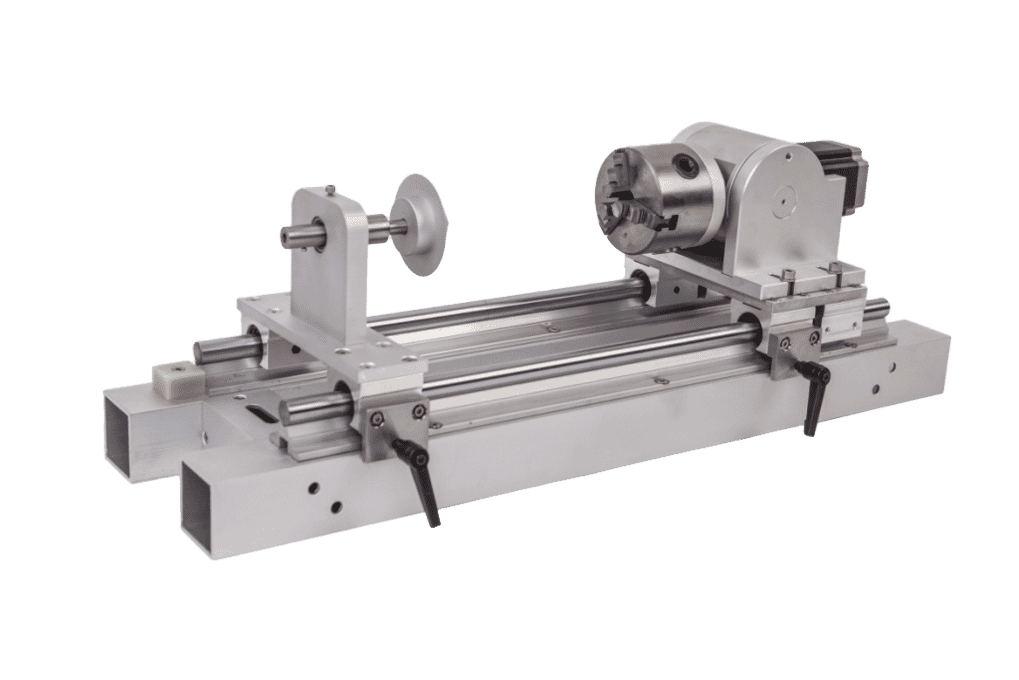

Vilka är begränsningarna med Rotary Devices?

Old rotary

De flesta lasergraveringsmaskiner använder en roterande enhet för att vrida cylindriska föremål under lasermärkningsprocessen. Denna process kan vara mycket tidskrävande och vid gravyr av glas kan det vara förenat med en viss risk. Varför då? På grund av sin form och ömtåliga natur kan cylindriskt glas vara svårt att klämma fast, vilket leder till att det glider och att den defekta graverade produkten blir oanvändbar. Och det är inte den enda begränsningen. När du använder en roterande enhet kan laserstrålen bara levereras i ett plan (oftast noll grader), men för bästa resultat vid lasergravering på glas krävs det att strålen levereras i andra vinklar än noll. Kort sagt, med en roterande enhet är det inte möjligt att uppnå högsta kvalitet på lasermärkningen.

Vi förstår det. En roterande enhet är inte den mest effektiva lösningen för lasergravyr på en icke plan yta. Så vad är alternativet? Ange: 3-axeln.

3D-LASERMÄRKNING

Kraften i 3-axlig märkning

Genom att använda en 3-axlig balk för 3D-lasergravering övervinner du alla hinder som du stöter på när du använder en roterande enhet. Ett toppmodernt system, en 3-axlig gör att du kan markera krökningar på dina skapelser och i kombination med det roterande systemet kan du uppnå oslagbara resultat.
Genom att kombinera fördelarna med 3-axlig strålföring med en roterande enhet kan du uppnå maximal kvalitet och yta på nästan vilken formad yta som helst som ligger inom teknikens räckvidd. Med en full förståelse för tekniken kan otroliga resultat uppnås. Genom att kombinera de två systemen kan du ge ditt företag enorma kommersiella fördelar jämfört med den konventionella teknik som de flesta konkurrenter använder.

UNIK

Resultat

Här är ett exempel på de otroliga detaljer som kan åstadkommas med en Lotus Laser System Meta-C 5W UV-laser och en 3-axlig strålmatning. Det 3-axliga strålmatningssystemet håller fokus genom att mappa 2D-konstverket till en 3D-modell av objektet och sedan dynamiskt justera fokalpunkten när den kommer i kontakt med objektets yta. Från märkets ljusstyrka till den skarpa och tydliga 700 nanometer breda hårfästet på (R)-symbolen är detta 3D-lasergravering när den är som allra bäst.

Heineken Glass 3D Marked Branding 1

Betrodda och omtyckta av tusentals företag

logo copy Bushmills
DMU logo
Bosch Logo
Goood Empire copy
versapak
CEUK
Perfume Shop Logo White
Badgemaster Logo White

3D-kapabel

Rekommendationer

Oavsett om du är en industritillverkare eller ett litet företag har vi lösningar som hjälper dig att markera på krökta och komplexa ytor. Från laseretsning av gin-glas till märkning av upphängningsdelar – våra lasermaskiner är konstruerade för att klara allt.

Meta-C 3D – Graveringsmaskin för fiberlaser

Meta-C MOPA fiberlasergravyrmaskin, som introducerades 2012 och nu är i sin 7:e inkarnation, är byggd för 24/7-användning under årtionden, den har en meritlista på nästan noll fel under miljontals felfria operationer och har vårt senaste 3D-laserhuvud (3-axligt).

Leverans av stråleTyp av laserEffekt (W)
3D (3-axlig)MOPA Fiber30-80

Meta-C 3D – UV-lasermärkningsmaskin

Vi är stolta över att vår UV-lasermärkningsmaskin var en av de första kommersiellt tillgängliga på marknaden. Sedan dess har Meta-C UV dock utvecklats så mycket! Med 3D-teknik som standard, oöverträffad hastighet och noggrannhet kan den märka vad som helst. Utformad för att betjäna seriösa kommersiella till lätta industriella användare, byggd med vårt tidstestade Meta-C-chassi, tillverkat för miljontals operationer, stöds den av upp till 10 års garanti.

Leverans av stråleTyp av laserEffekt (W)
3D (3-axlig)Ultraviolett5-15

Meta-C CO2 – Laseretsningsmaskin

Meta-C CO2-laseretsningsmaskinen är byggd för etsning och gravering i hög hastighet och är en annan typ av maskin än våra Blu-system, byggd i Gen7 Meta-C-chassit, denna 3D (3-axliga) Galvo CO2-laserkälla är extremt exakt och finns i ett brett utbud av kraftalternativ.

Leverans av stråle Typ av laser Effekt (W)
3D (3-axlig) CO2, Fiber, UV 5-200W
