Warum ist es so wichtig, mit hoher Geschwindigkeit zu gravieren?

Einfach ausgedrückt: Wenn die Markierungsgeschwindigkeit schnell ist, dann ist auch die Auftragszeit kürzer. Dies bietet die folgenden Vorteile:

– Höherer Durchsatz; mehr Teile pro Stunde.
– Höhere stündliche Gewinne und/oder niedrigere Betriebskosten.
– Kürzere Vorlaufzeiten.
– Erhöhte Kapazität zur Lieferung
– Höhere Wettbewerbsfähigkeit: die Möglichkeit, niedrigere Stückkosten zu berechnen, ohne den Gewinn zu schmälern.
– Einsparungen bei den Investitionsausgaben


Solange die Ausgabequalität nicht wesentlich abnimmt, sollte immer ein höherer Durchsatz angestrebt werden.

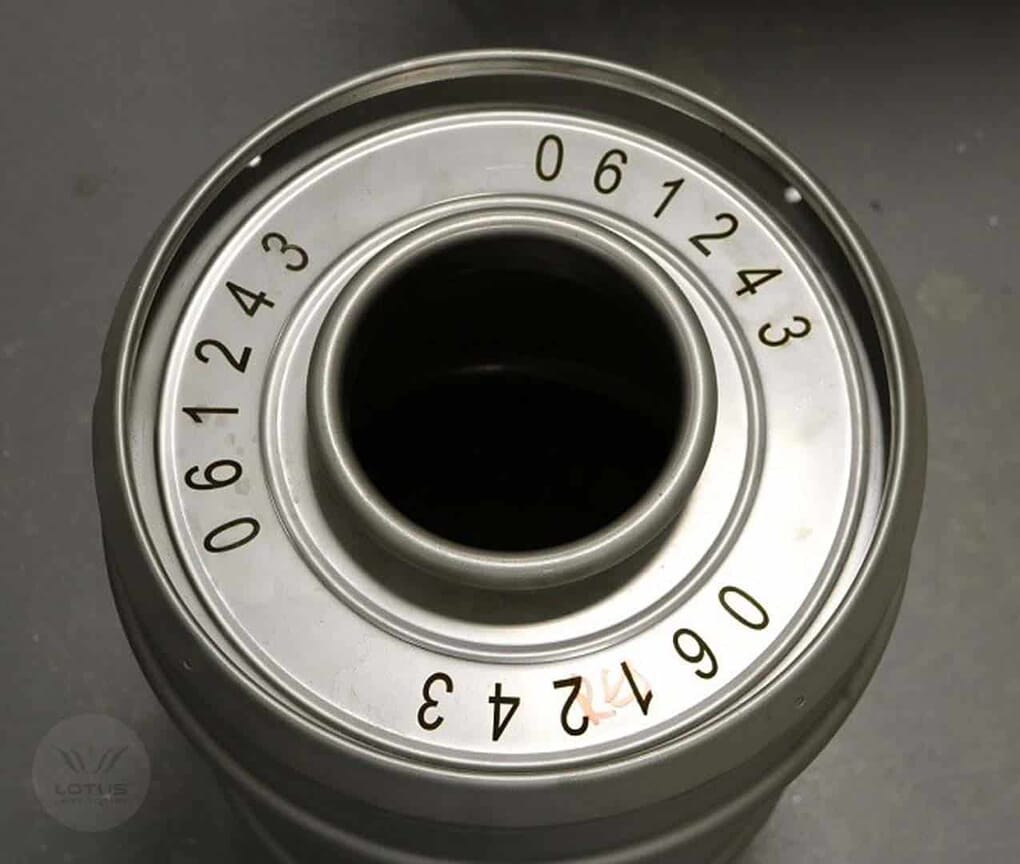

barrel laser marked

Lasergravur

Wie schnell ist also schnell?

Leute, die bereits einen Laser besitzen, sagen mir oft, dass ihre Maschine unglaublich schnell graviert werden kann.
In fast allen Fällen stammt dieser Kommentar von jemandem, der Erfahrung mit der Verwendung eines CO2-Plottersystems (10,6 µm) hat, und oft sind einige dieser Personen bereits meine Kunden!
Es gibt inzwischen mehrere gut durchdachte Geräte von verschiedenen Herstellern, die wirklich behaupten können, schnell zu sein.
Aber anhand welcher Benchmark bestimmen wir, ob etwas schnell oder langsam eingraviert wird?


Unter der Annahme, dass beide Systeme in der Lage sind, denselben Auftrag zu produzieren, ist der Laser in vielen Fällen ein schnelleres Werkzeug für die Herstellung des Auftrags, wenn wir ein High-End-CNC-Graviersystem mit einem modernen Plotterlaser mit durchschnittlicher Leistung vergleichen.
Haben Sie sich jemals gefragt, ob es eine andere Maschine gibt, die den gleichen Auftrag noch schneller als ein Plotterlaser ausführen kann?
In vielen Fällen handelt es sich dabei nicht nur um einen noch schnelleren Plotterlaser, sondern auch um eine Mikro-Perkussionsmaschine (Dot Peen), die jedoch nur begrenzt einsetzbar ist. Wenn eine berührungslose Markierung erforderlich ist, wird in den meisten Fällen eine andere Art von Laser verwendet, bei der der Strahl nicht über einen Plottermechanismus, sondern über Hochgeschwindigkeitsgalvanometer oder kurz Galvo“ abgegeben wird.

Lasertechnik

Was ist ein Galvo-Laser?

Für die Grundstrahlabgabe hat ein Galvo-Laser nur zwei bewegliche Teile mit einem Gesamtgewicht von nur wenigen Gramm. Im Gegensatz dazu kann ein Plottermechanismus Dutzende beweglicher Teile mit einem Gewicht von mehreren Kilogramm enthalten.

Wenn Plotter größer werden, sind sie von Natur aus umständlicher. Wenn Sie versuchen, sich schneller zu bewegen, wird jede Toleranz in den Riemen, Lagern usw. mit zunehmender Geschwindigkeit zu einer schlechteren Ausgabequalität vergrößert. Aus diesem Grund verwenden viele Plottermaschinen Firmware / Software, um längere Verzögerungen zu erzielen, da die Geschwindigkeit schneller eingestellt wird, damit sich der Mechanismus von Beschleunigung und Verzögerung erholen kann. Bei Arbeiten auf kleinem Raum erreichen solche Maschinen niemals ihre potenzielle Höchstgeschwindigkeit, selbst wenn der Benutzer die volle Geschwindigkeit in der Software einstellt

Bei der Galvo-Technologie tragen weniger bewegliche Teile nicht nur zu einer schnelleren Produktion ohne nennenswerte Qualitätsverluste bei, sondern minimieren auch Ausfallzeiten und unnötige Betriebskosten aufgrund von Verschleiß. Es ist fast immer so, dass Galvo-Laser wesentlich zuverlässiger sind als ihre plotterbasierten Alternativen.
Die Optik eines Galvo-Lasers ist statisch (bewegt sich nicht) über dem Werkstück. Der Strahl wird durch eine komplexe Optik fokussiert, die als F-Theta-Linse bezeichnet wird. Die Linse hält den Strahl über einen definierten Flachfeldmarkierungsbereich scharf. Durch Auswechseln des Objektivs können der verfügbare Markierungsbereich und die Größe des Brennpunkts (Punkts) variiert werden.

Dieses Design bietet viele Vorteile.
– Die Linse sitzt weiter vom Material entfernt, so dass es möglich ist, im Inneren von Dingen wie Schalen, Zylindern usw. zu gravieren.
– Verunreinigungen sind so gut wie nicht vorhanden, was eine längere Lebensdauer der Teile und einen geringeren Wartungsaufwand bedeutet.

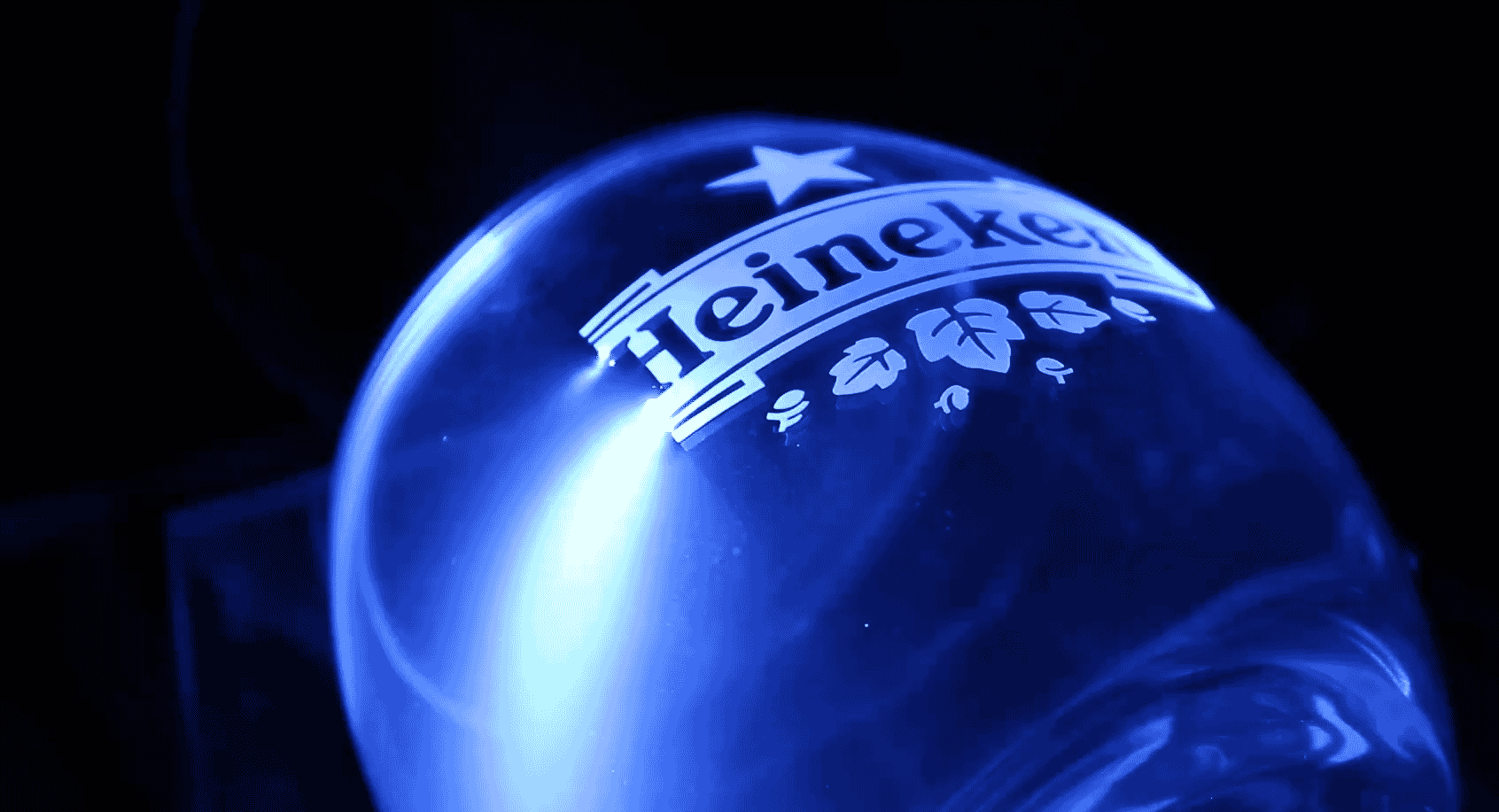

– Bei einigen Modellen ist es möglich, die Oberfläche eines 3D-Objekts mit hoher Geschwindigkeit zu gravieren, wobei der Brennpunkt der Kurve der Oberfläche folgt.

Laser-Gravur

Was ist also Ihr Ansatzpunkt?

Plotterlaser können nur mit einer Geschwindigkeit in einer Achse gravieren: der X-Achse. Dies wird auch als „Rastermodus“ oder „Rastergravur“ bezeichnet und ähnelt in seiner Funktion der Art und Weise, wie ein Bürotintenstrahldrucker Tinte auf Papier liefert, wobei der Kopf das Material von links nach rechts scannt. Bei diesem Verfahren liegt der Winkel der Strahlabgabe immer in der Null-Ebene (bei Null Grad oder mit anderen Worten von links nach rechts).

Für Galvo-Laser lauten die Terminologien für den „Raster-Modus“ „Schraffurwinkel“ oder „Scanwinkel“.

Für viele Aufträge kann eine bessere Ausgabequalität und / oder eine noch höhere Prozessgeschwindigkeit erreicht werden, indem in einem alternativen Winkel wie 90 oder 60 Grad markiert wird. Durch einfaches Ändern des Scanwinkels ist es möglich, einen großen Prozentsatz der Prozesszeit einzusparen.

Da ein Galvolaser sowohl die X- als auch die Y-Achse gleichzeitig bewegen kann, ist es möglich, den Strahl in absolut jedem Winkel abzugeben.

Software

Fast alle Galvo-Laser sind für industrielle Anwendungen konzipiert. Wenn es um Software geht, hat ein Galvo-Laser in den meisten Fällen viel mehr Funktionen zum Markieren, als die besten Plotterlaser jemals haben könnten. Zum Beispiel automatische / variable Dateneingabe, alle Formen von 2D- und Strichcodierung, Bildmarkierung, Datums- / Code-Markierung usw.

schnelle Gravur

Wie groß kann der Unterschied sein?

Die Antwort auf diese Frage hängt sehr stark von der Anwendung und dem jeweiligen Auftrag ab. Am Beispiel der Kennzeichnung eines Schlüsselanhänger liegt die Prozessgeschwindigkeit eines qualitativ hochwertigen Plotterlasers jedoch im Bereich von 30 Sekunden. Im Gegensatz dazu wäre ein Galvolaser der Einstiegsklasse in der Lage, in weniger als 5 Sekunden ein Ergebnis von höherer Qualität zu erzielen. mindestens 6 mal schneller.

Aber können Sie sich auf eine Galvo verlassen? Ein Galvo-Laser liefert nicht nur außergewöhnliche Qualität bei hoher Geschwindigkeit. Außerdem liefert er Millionen von Mark mit erstaunlicher Zuverlässigkeit, selbst wenn er über mehrere Jahre hinweg im Dauereinsatz ist. Wir haben viele solcher Systeme bei Kunden installiert, die sie weit mehr als 5 Jahre lang rund um die Uhr einwandfrei betreiben. Kurz gesagt: Ja, das können Sie.

Können Sie das verkraften?

Entwickelt für industrielle Anwendungen, würde man erwarten, dass ein Galvo-Laser mit einer Form der automatisierten Handhabung verbunden werden kann. Dies ist bei einigen Maschinen auf dem Markt nicht immer der Fall. Wenn Sie sich jetzt näher mit der Galvo-Lasermarkierungstechnologie befassen möchten, sollten Sie genau prüfen, wie anpassungsfähig sie sein wird, wenn die Anforderungen Ihres Unternehmens steigen.

Eine gute Maschine kann ohne nennenswerte Aktualisierung an fast jedes Handhabungsgerät angeschlossen werden. Hardware oder Software. Sie werden erstaunt sein, um wie viel ein gutes Handhabungsgerät den Durchsatz erhöhen und Bedienungsfehler minimieren kann
