De vanligaste typerna av leverans av laserstrålar

I en lasermärkningsmaskin finns det olika sätt att leverera laserstrålen till arbetsstycket. Att välja rätt form av balkleverans kan ha stor betydelse för processtider och utskriftskvalitet, så låt oss ta en titt på de vanligaste typerna…

Lasergraveringsmaskiner

Rätt form av strålbehandling

Tvärtemot vad många tror är det inte en bra idé att tillämpa ett enda systemformat på alla jobb, även om det är tekniskt möjligt att göra det.


Att välja rätt form för leverans av balkar kan avgöra om du kommer att uppfylla kundernas krav på pris, kvalitet och leverans. Det kan till och med avgöra om du får jobbet överhuvudtaget, och fel val kan få allvarliga konsekvenser för systemets tillförlitlighet, underhåll och driftskostnader.

I en lasergraveringsmaskin finns det oftast två typer av laserstrålar.

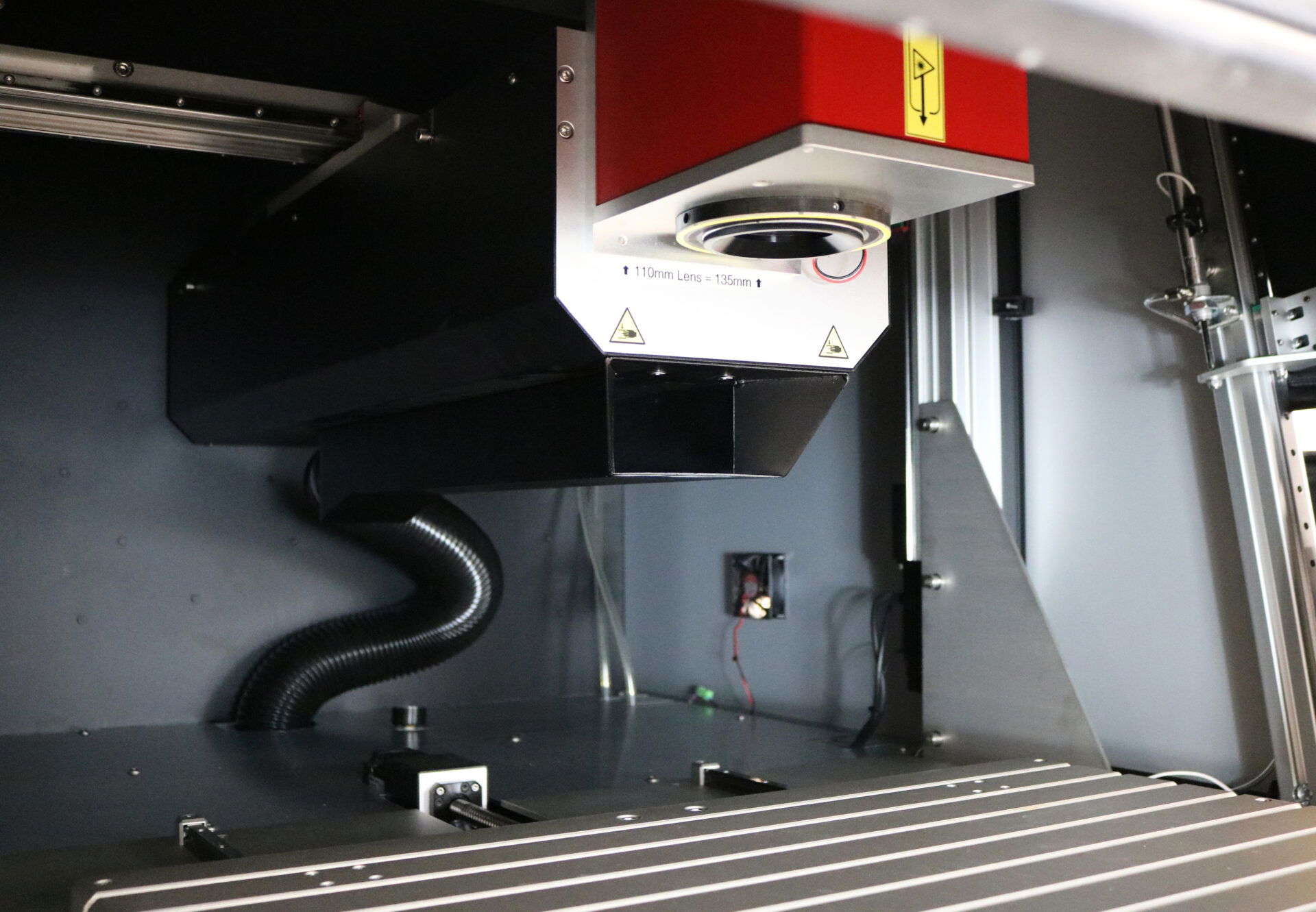

IMG 2593 scaled.jpg?w=1020&h=707&scale - De vanligaste typerna av laserstrålar Leverans

Typer av leverans av laserstrålar

1. Lasergraveringsmaskin eller laserskärare

Den första vanliga typen av laserstråle är via ett rörelsesystem av plottertyp som vanligtvis innehåller steg- eller servomotorer, linjära lagerskenor och remmar. Till detta rörelsesystem är en serie med 3 eller 4 speglar kopplade som levererar strålen via avböjning till en fokuseringsvagn som vanligtvis innehåller en plan-konvex lins med ett lager. Linsen rör sig över arbetsområdet, som vanligtvis är stort och rektangulärt till formen, för att leverera den fokuserade lasern till arbetsstycket; tekniskt sett är detta en laser med flygande optik. Dessa maskiner kallas vanligen lasergraverare eller laserskärareoch använder huvudsakligen en CO2-laser med våglängden 10,6 µm.

typer av leverans av laserstrålar

2. Galvo-laser

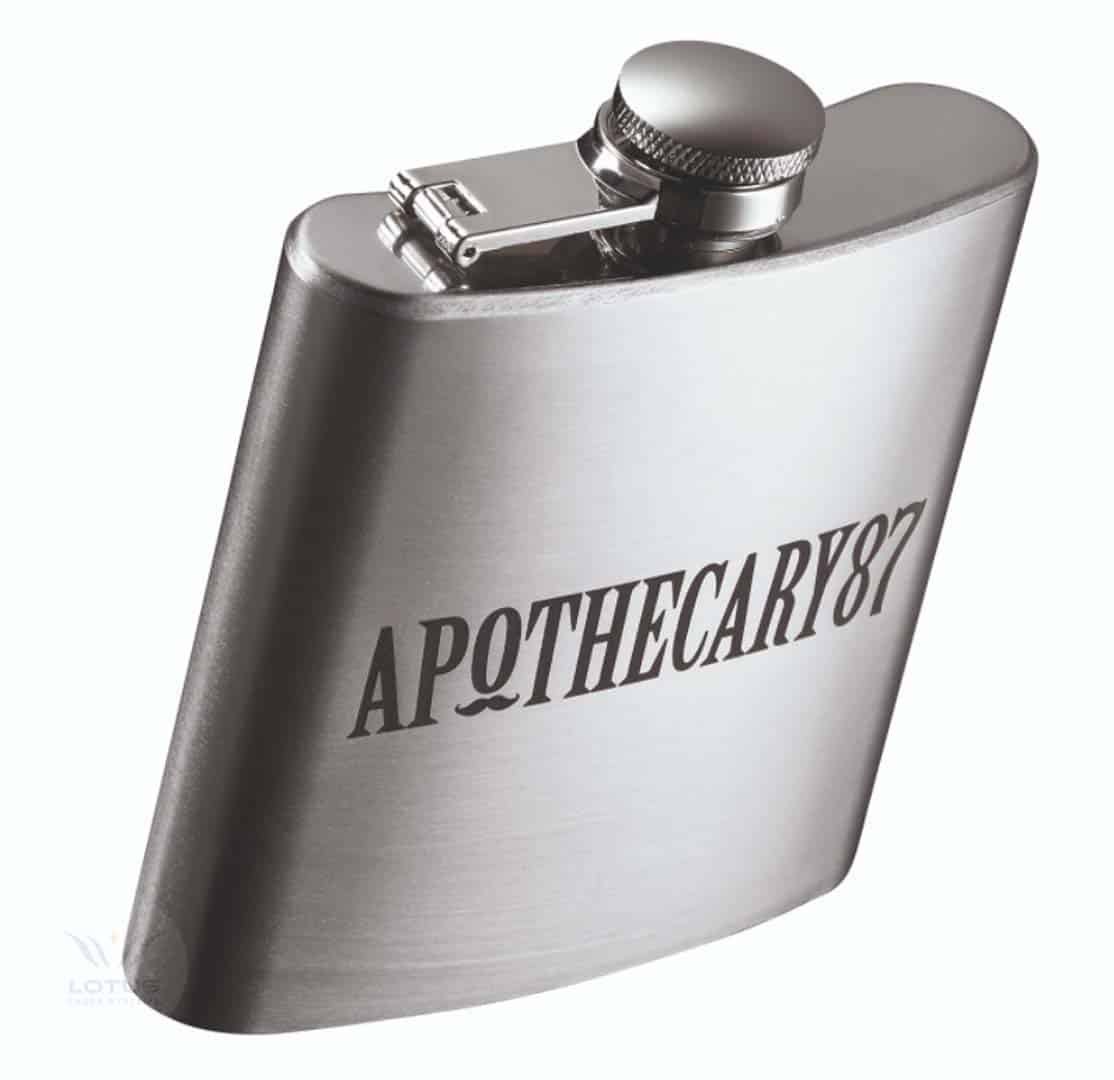

laser marked hip flask

Den andra är via en förseglad enhet som innehåller 2 speglar som är anslutna till galvanometrar; dessa är mycket exakta, höghastighets motorer varav den ena vrider sig 0 grader (X-axel) och den andra 90 grader (Y-axel). Strålen fokuseras genom en fast lins, en s.k. F-Theta-lins, som vid våglängden 1 µm är flerskiktad och vid 10,6 µm vanligtvis är enskiktad. Arbetsområdet begränsas av linsens egenskaper och är vanligtvis ganska litet och cirkulärt till formen; tekniskt sett kallas detta för en strålavböjningslaser. Dessa maskiner kallas vanligen galvolaser, markeringslaser eller ibland lasermarkör och kan utrustas med ett mycket brett utbud av laservåglängder, t.ex. 355 nm, 532 nm, 1064 nm (1 µm) och 10,6 µm.

På Lotus Laser Systems tillverkar vi i vår anläggning i Storbritannien alla de ovan nämnda systemformaten och våra experter ger dig gärna råd om vilken konfiguration som passar din applikation bäst.
