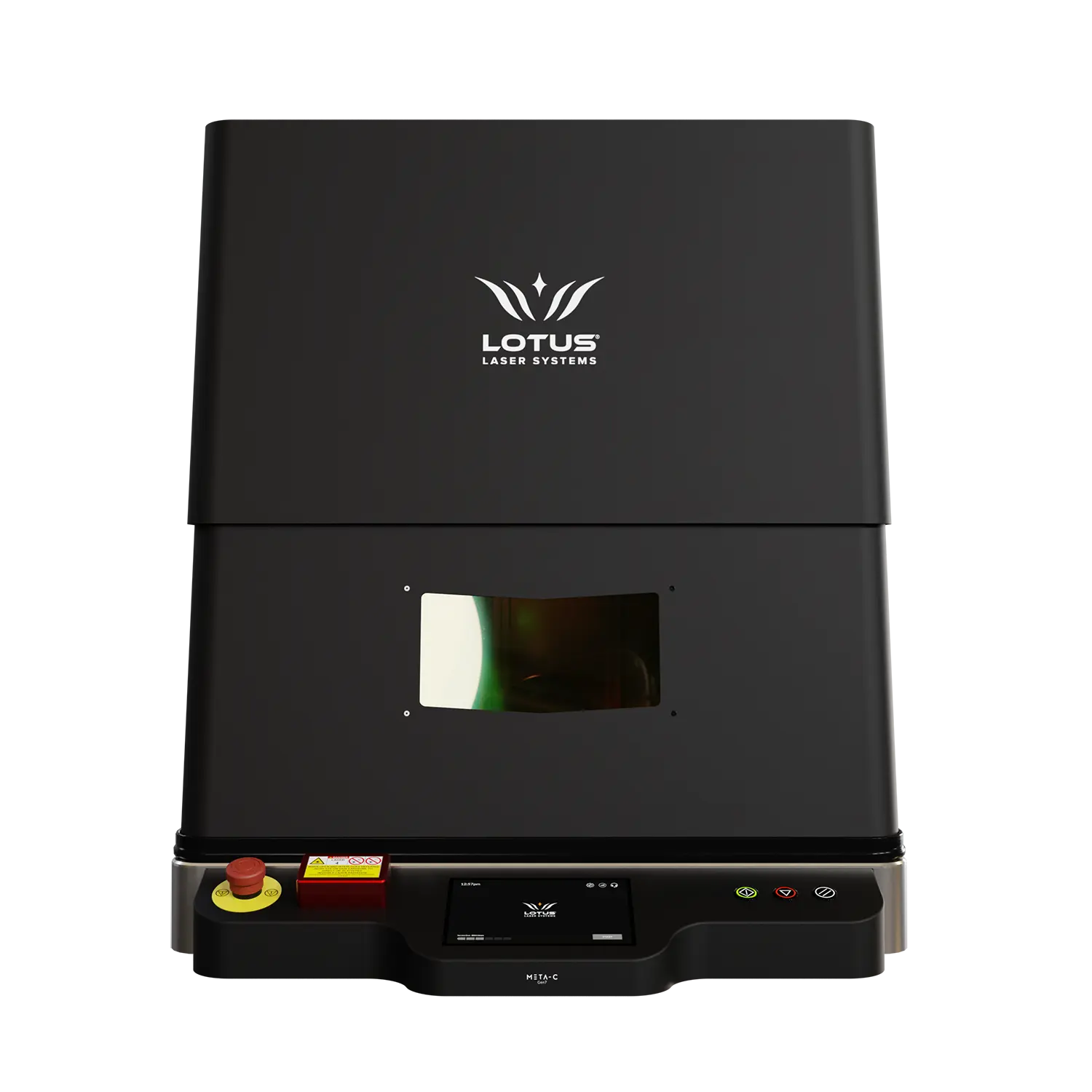

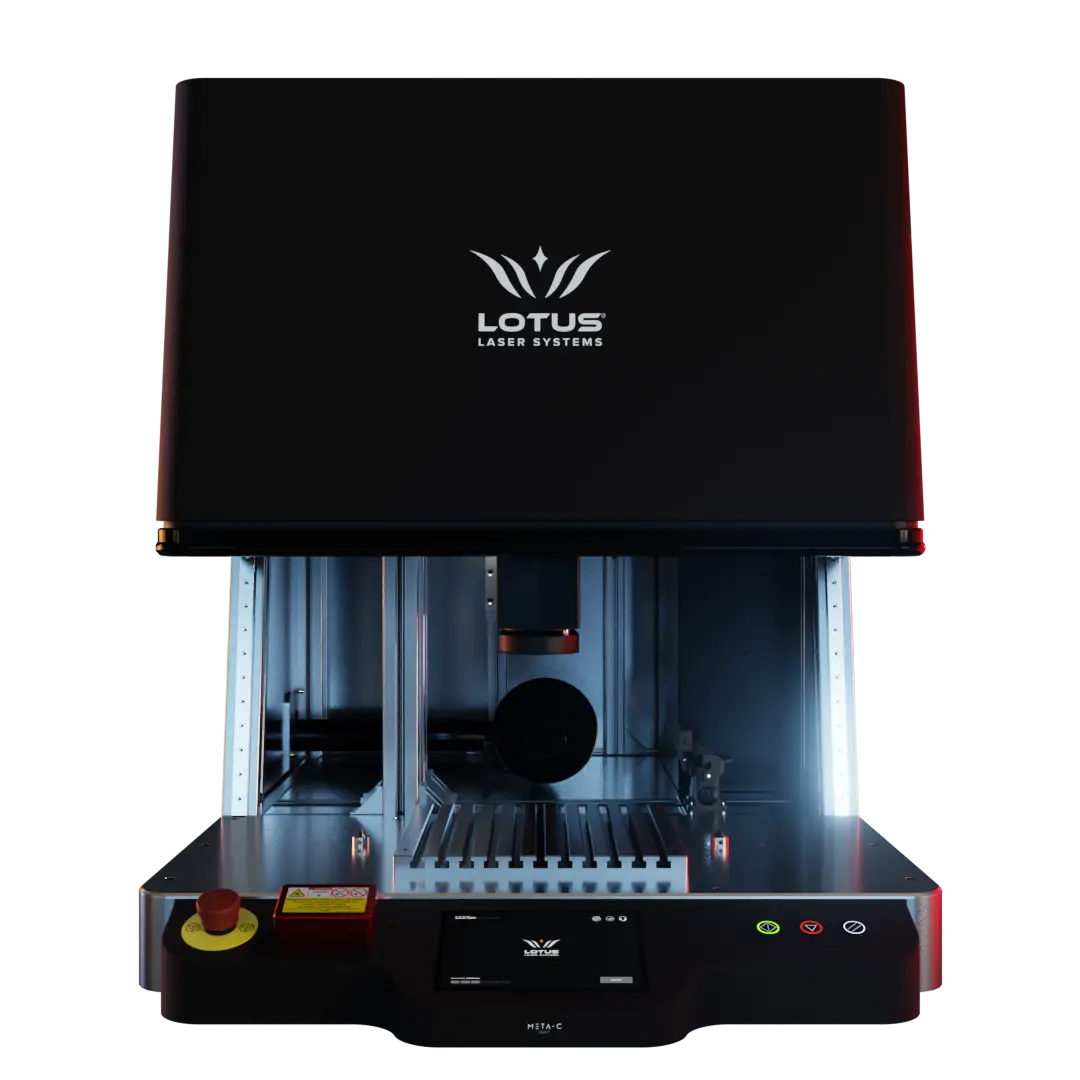

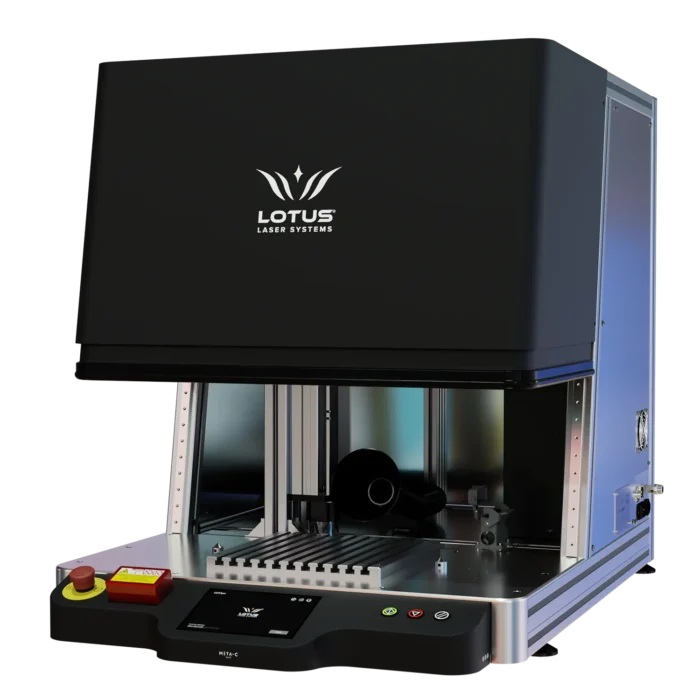

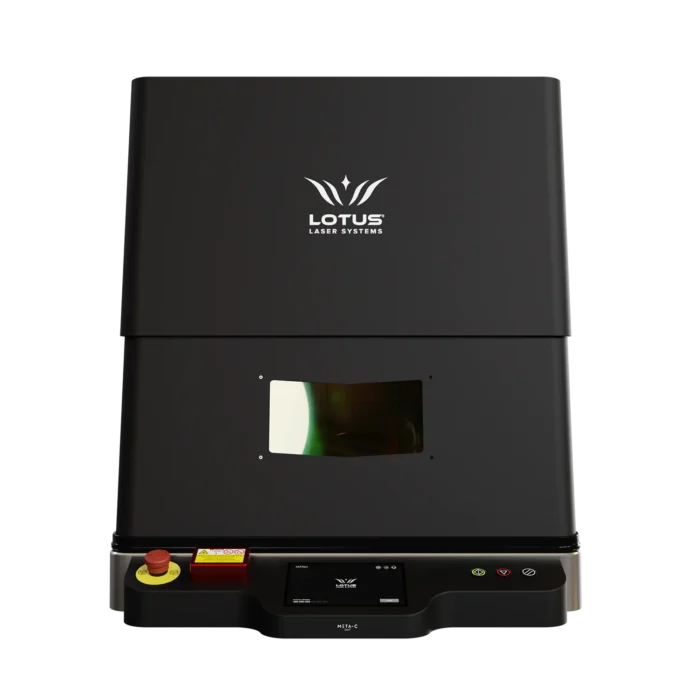

Machine de gravure laser à fibre Lotus Meta-C

Meta-C 3D • Graveur Laser Fiber MOPA

ACIER
PLASTIQUES
MÉTAUX

Lancée en 2012 et aujourd’hui dans sa 7e version, la machine de gravure laser fiber Meta-C MOPA est conçue pour une utilisation 24h/24 et 7j/7 depuis des décennies. Elle affiche un historique de quasi-absence de pannes sur des millions d’opérations impeccables et est équipée de notre dernière tête laser 3D (3 axes). La machine de gravure laser fiber 3D Meta-C MOPA est la solution laser la plus polyvalente et la plus puissante pour votre entreprise.

Puissance (W): 30, 60, 80

Table de travail (mm): 350 x 350

Matériaux: La plupart des métaux, la pierre, certains plastiques

Talk to a Specialist

Graveur Laser Fiber MOPA x17 Waveforms – La Référence

Méta-C

La technologie de pointe rencontre une interface intuitive. Conçue pour les entreprises exigeantes en termes de performances, la machine de gravure laser fiber Meta-C est une solution industrielle haut de gamme conçue pour les environnements exigeants. Comptant parmi les machines de gravure laser les plus complètes de sa catégorie, elle intègre notre laser fiber MOPA ELI-X17 de pointe avec une résolution x17, offrant ainsi une polyvalence environ trois fois supérieure à celle des autres machines de gravure laser fiber MOPA. Plus vous disposez de formes d’ondes, de configurations de puissance, de précision sur l’axe Z et de stabilité laser, plus votre machine de gravure laser fiber offre de possibilités.

Une Durabilité Inégalée

Développé pour une utilisation industrielle et commerciale intensive, il fonctionne sans interruption, 24/7, pendant plus de 15 ans. Nos systèmes META ont une durée de vie typique dépassant 15 ans et ce n’est pas fini.

ELI-X17 MOPA Fiber

Présentation de notre propre laser à fiber ELI-X17 MOPA, avec 30 W-80 W, la machine de gravure laser à fiber Meta-C peut effectuer rapidement la plupart des tâches de gravure, que vous ayez besoin de marquer des pièces ou une nouvelle gamme de produits.

Gravure Laser 3D de Série

La Meta-C MOPA Fiber est équipée de série de notre tête 3 axes (3D). Marquez et gravez au laser les courbures d’un objet et obtenez des résultats spectaculaires rapidement. Téléchargez simplement votre fichier 3D sur notre logiciel et commencez le marquage.

Que pouvez-vous faire avec un graveur laser à fiber ?

Applications de marquage laser à fiber

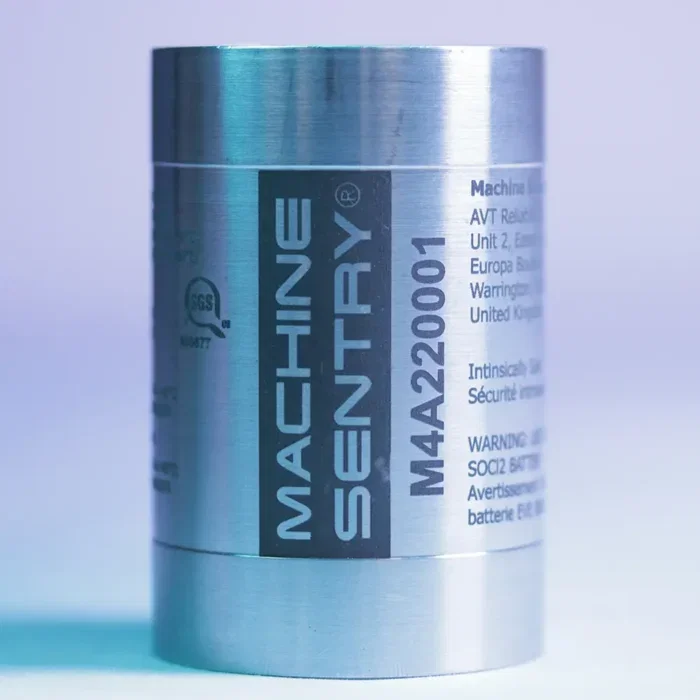

Découvrez comment nos machines de marquage et de gravure laser à fiber offrent des résultats de haute précision sur l’aluminum, l’acier inoxydable, l’ABS et bien plus encore.
Des détails fins à la gravure profonde, ces exemples concrets montrent la puissance du marquage 3D Fiber dans les secteurs clés.

Comparaison

Pourquoi notre machine de gravure laser à fiber se démarque-t-elle ?

Découvrez comment la Meta-C 3D Fiber se compare aux solutions de gravure à fiber industrielle typiques.

Diffusion de faisceaux en 3D

Garantie

Sécurité

Modèle de base Laser

Formes d’onde

Fréquence d’impulsion

Zone de travail

Taille maximale de la pièce Fermé

Précision

Couleur possible

Protection BR

Course de l’axe Z

Position maximale Vitesse

Logiciel

Électronique

Accès aux portes

Durée de vie moyenne

Fiber Meta-C 3D MOPA

Capable de 3D : ✔

Garantie : 3-10 ans

Sécurité : Classe 2 (certifié CE), P601 LEV

Modèle de base du laser : 30W MOPA Fiber

Formes d’ondes : 17

Fréquence d’impulsion : 1 – 3 000 kHz

Zone de travail : 220x220mm

Taille maximale des pièces fermées : 700x380mm

Précision : 1µm (0,001mm)

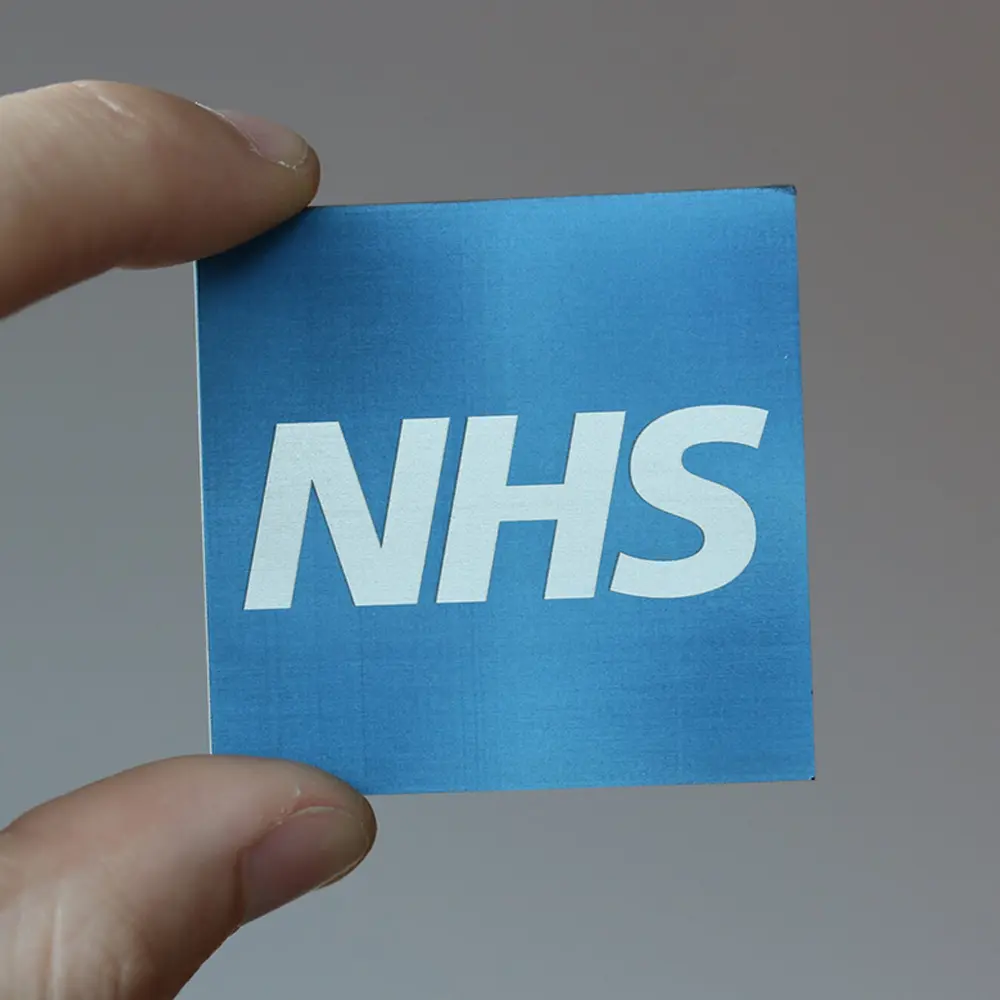

Marquage des couleurs : ✔

Protection BR : ✔

Course de l’axe Z : 14.49 inches

Vitesse de positionnement : 10 000 mm/s

Logiciel : 3D, 4 axes, Industrie 4.0

Électronique : DLC (Siemens PLC)

Accès à la porte : 180° Auto-Pneumatique

Durée de vie moyenne : 15 ans

Lasers à fibers typiques

Capable de 3D : ✘

Garantie : 2 ans

Sécurité : Classe 2

Modèle de base du laser : 20W Q-Switch Fiber

Formes d’onde : 2-10

Fréquence d’impulsion : 1 – 400kHz

Zone de travail : 160x160mm

Taille maximale des pièces fermées : 600x300mm

Précision : 0,0.08 inches

Marquage des couleurs : ✘

Protection BR : ✘

Course de l’axe Z : 11.61 inches

Vitesse de positionnement : 3 000 mm/s

Logiciel : 2D, 2 axes

Électronique : LMC

Accès à la porte : Chargement frontal, manuel

Durée de vie moyenne : 2-5 ans

Ingénierie

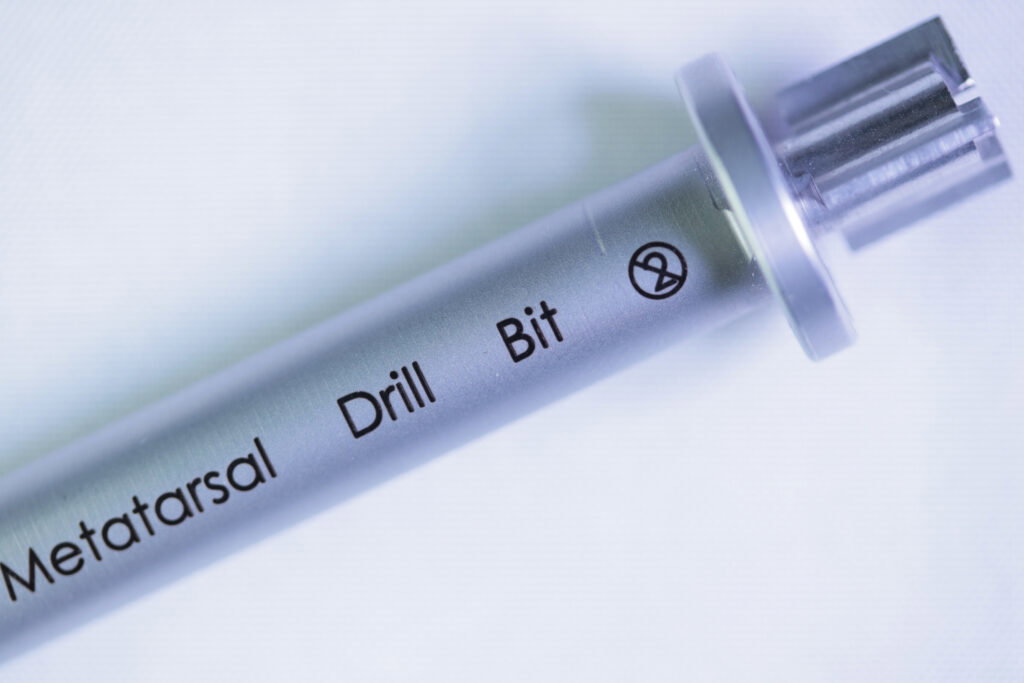

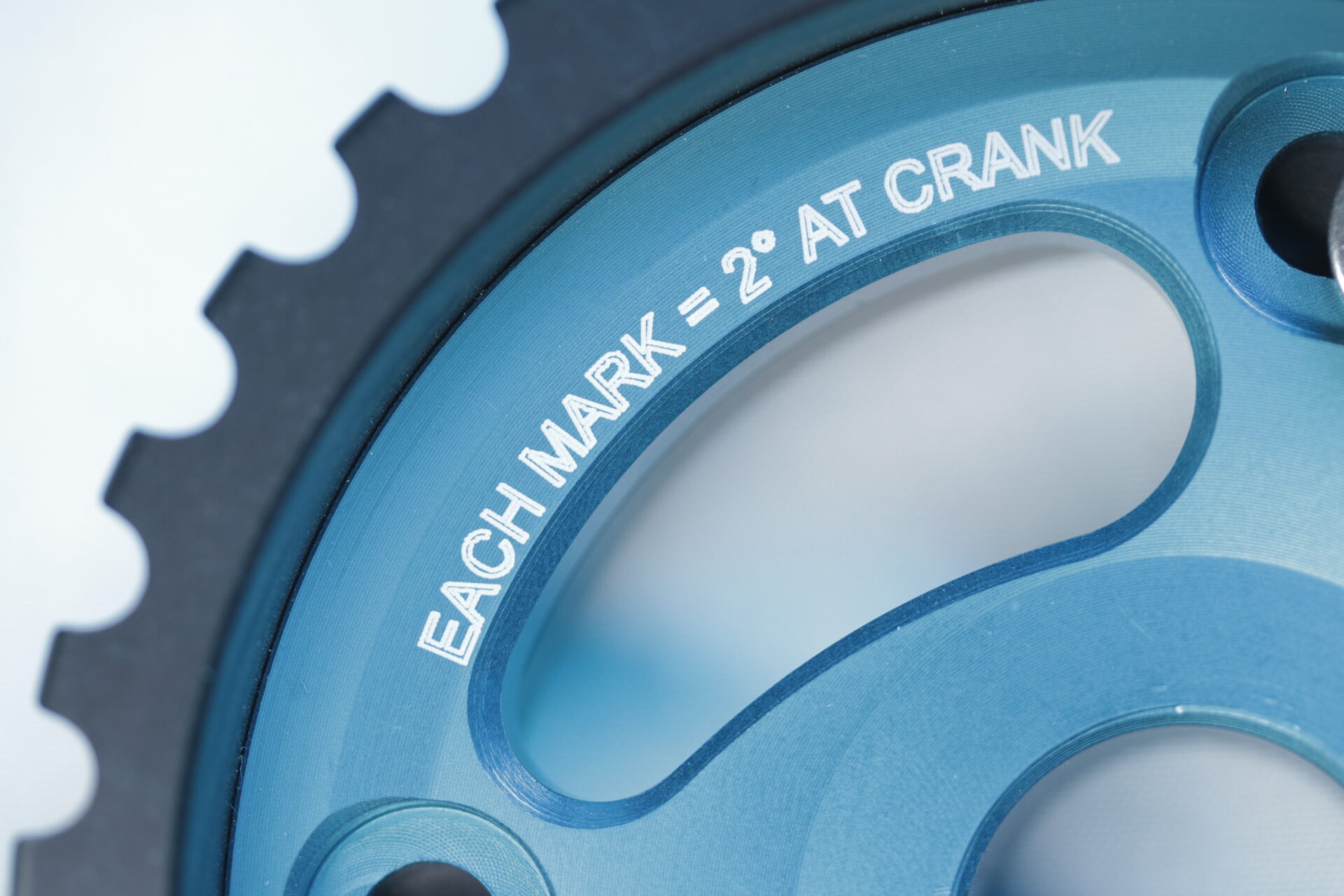

Parfait pour le marquage et la traçabilité. Qu’il s’agisse de gravure laser sur métal, de pièces automobiles peintes ou revêtues, de composants aérospatiaux ou d’outils.

Bijoux

Gravez au laser les métaux précieux en quelques secondes. Fixez un dispositif rotatif ou optez pour notre axe 3 pour graver sur le pourtour d’une bague et plus encore.

Lignes de production

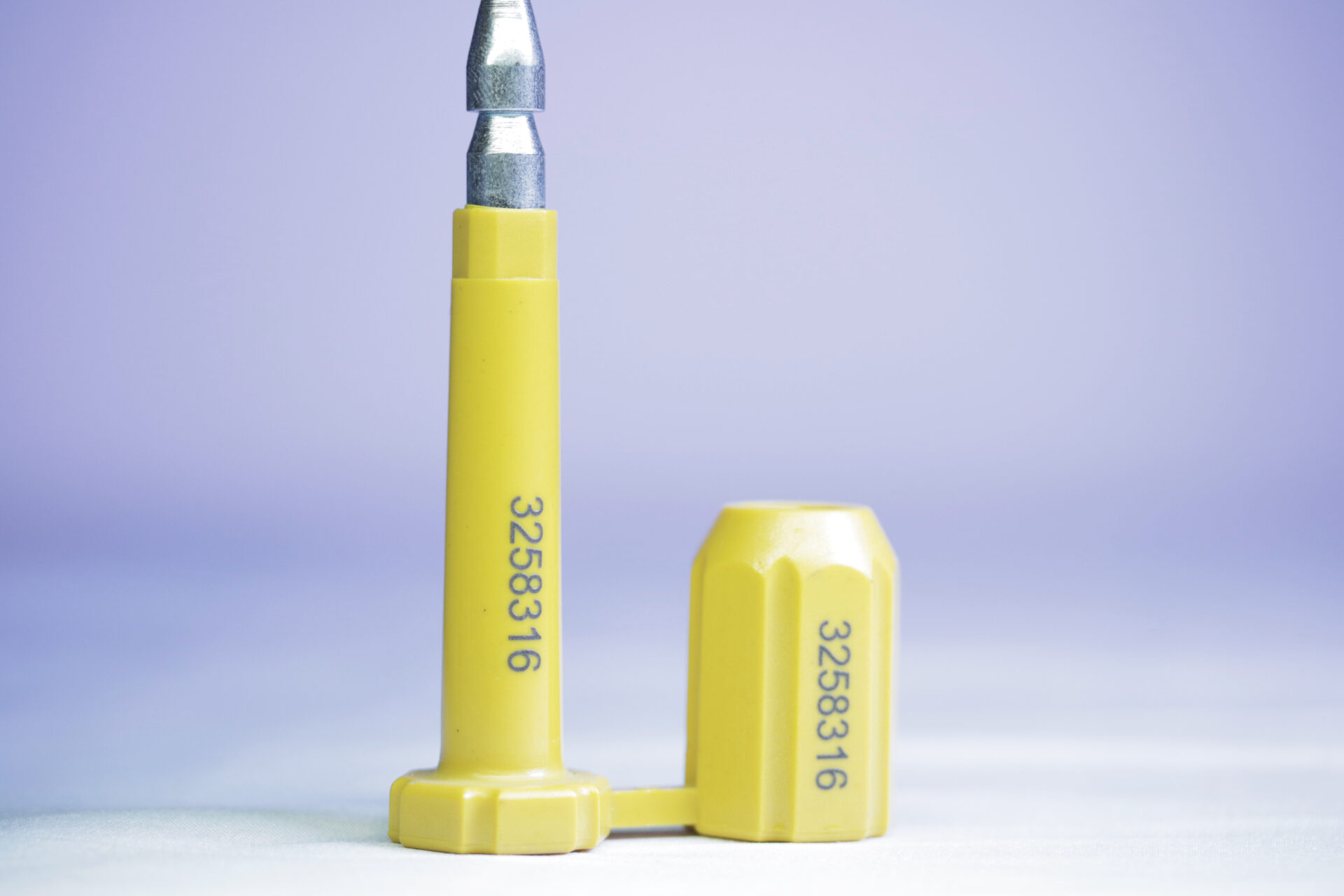

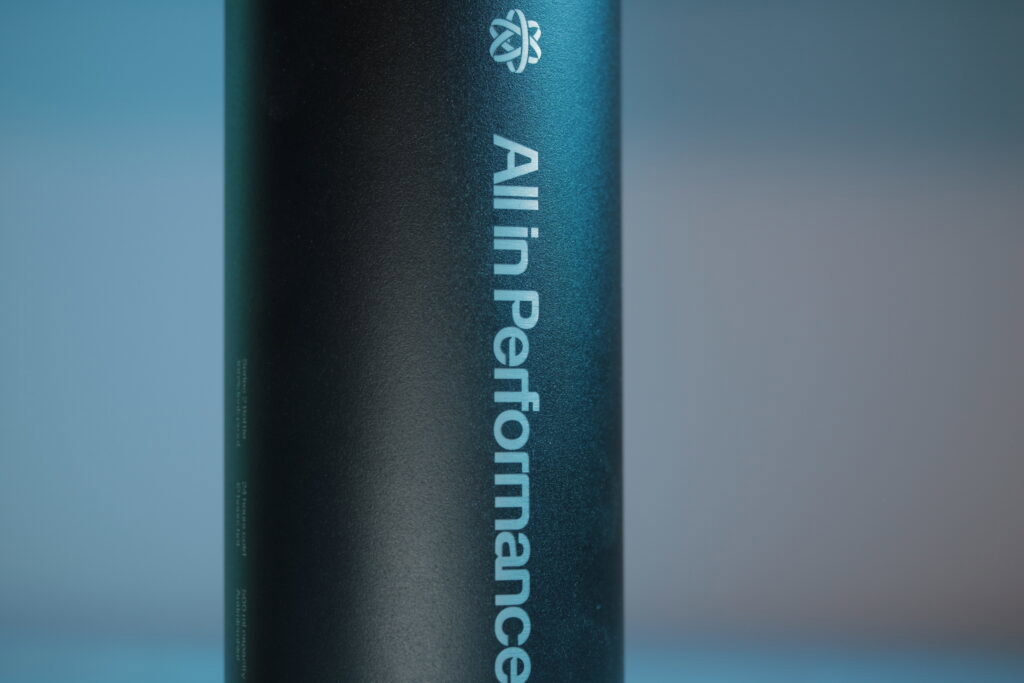

Idéal pour marquer et graver au laser des étuis de téléphone, des bouteilles, des appareils technologiques, des outils médicaux, des interrupteurs, des appareils électriques et presque tout le reste.

Personnalisation

Faites passer la personnalisation au niveau supérieur. Gravez facilement au laser des trophées, des médailles, des portefeuilles, des clés, des tapis de sol, des stylos et bien d’autres choses encore.

FIBER Gravure au laser

Liberté Totale

Équipé de notre propre laser à fiber ELI-X17 MOPA et de notre tête laser 3D (3 axes) pour un marquage 10 fois plus rapide des objets courbes, le graveur laser à fiber 3D Meta-C est prêt à tout.

machine à graver à fiber laser meta-c

Vidéos d’application

Jetez un œil à certaines de nos vidéos d’application ci-dessous du graveur laser à fiber 3D MOPA Meta-C au travail.

[yotuwp type=”playlist” id=”PLGLbKd63Bie3sq088YtKAVdz1FdyLblj3″ pagitype=”loadmore”]

Zone de travail à 180°

L’accès à 180° ne limite ni la largeur ni la longueur des pièces. Dans la classe 2 (porte fermée), la taille maximale des pièces est de 27.56 inches de large x 14.96 inches de profondeur.

Table de travail à rainure en T

La table de travail en T en aluminum (13.78 inches x 13.78 inches) est conçue pour une gamme d’accessoires à clipser et pour un alignement parfait et répétable de vos pièces.

Porte automatique

Panneau d’accès à commande pneumatique, testé en matière de sécurité. Il permet de réaliser des gravures et des marquages laser rapides en gardant les mains libres, avec un minimum de bruit et une usure réduite.

Objectifs interchangeables

Nous fournissons une lentille F254 interchangeable, en standard, offrant une variété de longueurs focales, de zones de travail et de tailles de points focaux pour toutes les exigences de la gravure laser.

Économie de temps

Fonctionnalités

La fiber Meta-C 3D – MOPA est conçue pour accélérer votre production.

temps de réponse critique

Durabilité.

Conçus pour les installations industrielles et commerciales, nos graveurs laser à fiber offrent une durée de vie typique de plus de 15 ans. Conforme aux réglementations CE, RoHSII, ISO9001 et FDA.

Environnements difficiles

Le Meta-C 3D est construit avec l’électronique PLC Siemens et est capable de fonctionner dans des variations de température, d’humidité et de poussière plus importantes que la plupart des systèmes concurrents.

Une véritable endurance

Créée avec la plus longue durée de vie à l’esprit, cette machine de gravure laser à fiber MOPA bénéficie d’un MTBF typique de 100 000 heures (temps moyen avant panne), la porte est conçue pour gérer 10 000 cycles.

Usage intensif

Conçu pour un environnement difficile, il résistera aux coups, aux éraflures et à une utilisation très intensive. Construit en aluminum de qualité militaire, il est renforcé aux endroits clés et peut supporter le poids d’un petit camion. *

Garantie de 3 à 10 ans

Nous sommes si confiants dans notre conception et notre construction ; nous le soutenons avec certaines des garanties les plus longues de l’industrie. Vous bénéficiez d’une garantie globale de 3 ans en standard, extensible à 10 ans ou plus.

Machine de gravure laser à fiber Meta-C 3D – MOPA

Des améliorations imbattables.

Alimentation du convoyeur

Marquage automatique ? Il n’y a pas de problème. L’alimentation par convoyeur de 3 m facilite encore le processus de fabrication.

Dispositif rotatif

Un dispositif rotatif inclinable facilite le marquage autour des anneaux, des bouteilles et d’autres objets cylindriques.

Axe X

Notre module d’extension X-Axis est parfait pour le marquage par lots de milliers de petites pièces par heure, ou de pièces plus grandes à plusieurs endroits.

Fenêtre latérale

Gardez le contrôle grâce à une fenêtre latérale pratique qui vous permet de voir votre gravure du début à la fin.

Appareil photo intelligent

Notre reconnaissance d’image permet une gravure de précision exactement alignée sur les éléments de votre produit, sans intervention manuelle.

COBOT

Notre gamme ultramoderne de robots collaboratifs intégrés vous offre une flexibilité et une automatisation totales de votre chaîne de production.

Fiber Meta-C 3D MOPA

Conclusion

Dotée d’une puissance de sortie et de caractéristiques de faisceau ultra-précises, et dotée de nombreuses fonctionnalités améliorant les performances, la Meta-C est notre station de gravure, de marquage et de découpe laser phare. Cette machine de gravure laser 3D à fiber est une machine puissante offrant les meilleures performances et fonctionnalités de sa catégorie. C’est la solution idéale pour ceux qui ont besoin des performances et de la fiabilité ultimes pour répondre aux exigences de production élevées.

Meta-C est également livré avec une connectivité inégalée à des appareils externes tels que des robots et d’autres formes de dispositifs de manipulation automatisés. Combinez ce laser à fiber 3D MOPA avec une multitude de systèmes d’automatisation et d’accessoires pour accélérer votre activité.

Machine de gravure laser à fiber Meta-C

spécification

Conçu, assemblé, configuré et testé au Royaume-Uni selon les réglementations ISO9001 (2015), CE et RoHSII , le Meta-C est l’une des solutions de gravure laser les plus riches en fonctionnalités et les plus fonctionnelles du marché actuel, sinon la plus riche en fonctionnalités.

Nous choisissons des composants de très haute qualité et prenons le temps nécessaire pour construire et calibrer cette machine de gravure laser à fiber, comme en témoignent ses résultats quasi nuls sur le terrain, constatés sur un grand nombre d’unités installées. À ce prix, nous estimons qu’au moment de la publication, aucun autre système sur le marché ne peut rivaliser avec le Meta-C 3D à un prix comparable…

En détail

Code produit	MC30M
Dimensions (WDH)	31.1 inches x 46.26 inches x 37.32 inches
Source laser	ELI-X17 MOPA Fiber (30W, 60W ou 80W)
Tête de laser	3D (3 axes)
Profondeur de champ (DOF) en 3D	1.38 inches
Formes d’onde	x17
Précision	1µm (0,001mm)
Vitesse de positionnement	10 000 mm/s
Axe Z Course	14.49 inches
Précision de l’axe Z	±0,0.08 inches
DLC / Logiciels	Siemens PLC / Lotus Mark v3.0
Garantie internationale	3 à 10 ans
Poids maximal de la pièce	45 kg
Taille maximale de la pièce (porte fermée)	27.56 inches x 14.96 inches (classe 2)
Taille maximale de la pièce (porte ouverte)	Restrictions de hauteur uniquement (classe 4)
Table de travail	13.78 inches x 13.78 inches (T-Slot extensible)
Zone de marquage (objectif F160)	4.41 inches x 4.41 inches
Zone de marquage (objectif F254)	6.85 inches x 6.85 inches
Zone de marquage (objectif F330)	8.66 inches x 8.66 inches
Diamètre maximal de la pièce rotative	3D (3 axes)
Classe	Classe 2 (certifié CE)
Accessoires disponibles	Demande de catalog

	Mark	Engrave	Cut	Compatible Materials
MOPA Fiber				Metals, Some Plastics, Leather, Stone, Anodised or Painted Materials
CO2 Laser				Wood, Some Plastics, Textile, Leather, Paper, Stone, Laminates
UV Laser				Everything (almost)
