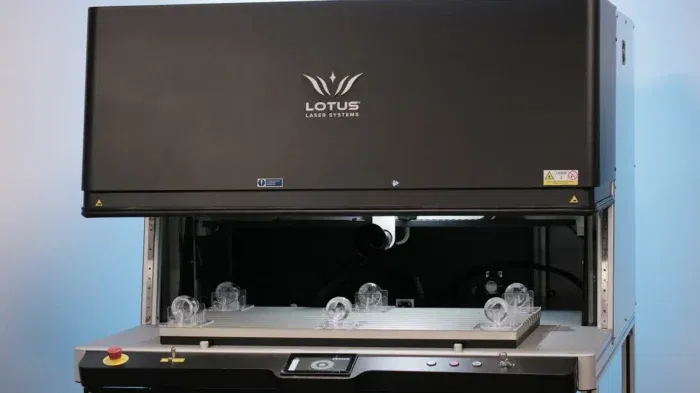

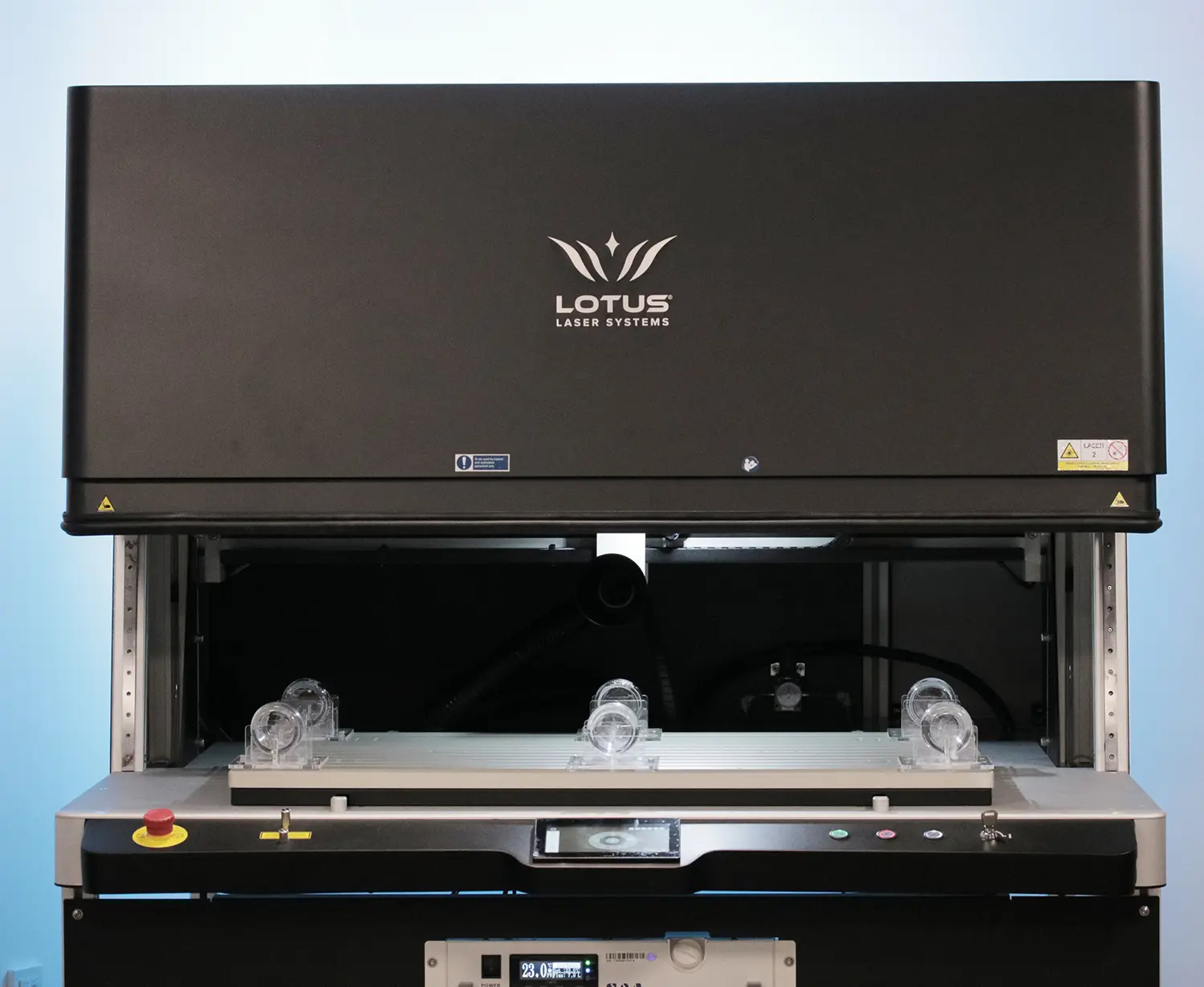

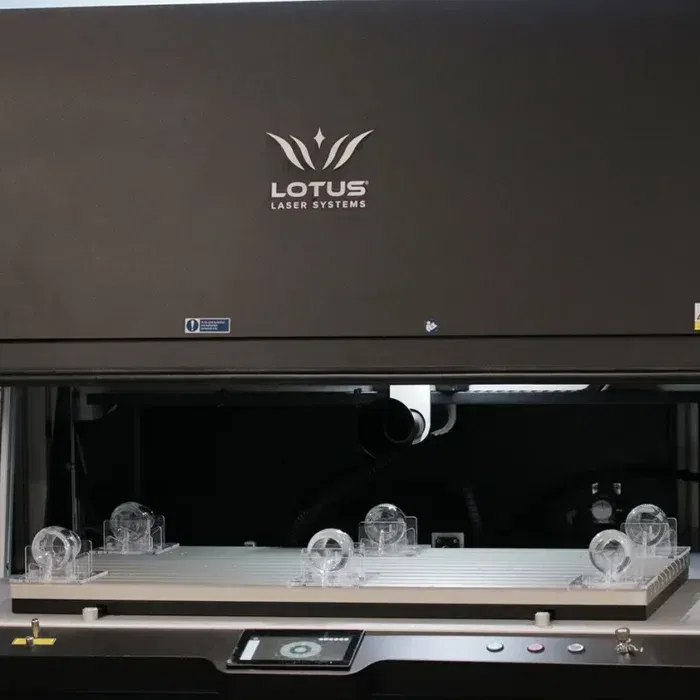

Meta-XY XL

El Meta-XY XL es nuestra plataforma de marcado láser de alta capacidad, diseñada para ofrecer precisión y adaptabilidad a gran escala. Diseñado y fabricado en el Reino Unido, este avanzado sistema es ideal para marcar, grabar o realizar grabados al ácido en piezas y paneles de gran formato con una precisión inigualable.

Construido en torno a un área de trabajo generosa de 1000 x 600 mm y compatible con toda nuestra gama de fuentes láser de primera calidad, incluidas las de fibra, UV, MOPA y CO₂, el Meta-XY XL es una solución potente y versátil tanto para aplicaciones industriales como comerciales de alta especificación.

Encontrar un distribuidor Solicitar precio

Sistema de marcado láser de 3 ejes de gran área

Diseñado para una precisión escalable

El Meta-XY XL conserva todas las ventajas del sistema Meta-XY original, pero con una superficie ampliada para alojar componentes más grandes y series de lotes. Tanto si aplica códigos de trazabilidad, logotipos o gráficos detallados en metal, plásticos, compuestos o materiales revestidos, el control de movimiento de precisión y la arquitectura modular del XL permiten una integración perfecta en su flujo de trabajo.

Esta máquina es especialmente adecuada para industrias en las que se requiere el marcado simultáneo en paneles, carcasas o varias piezas. Ofrece resultados de alta resolución a gran velocidad, sin comprometer la repetibilidad ni la durabilidad.

Marcado Láser 3D

Su tecnología 3 ejes permite marcar superficies planas, curvas o irregulares con gran exactitud, ideal para grabados profundos, trazabilidad y branding en piezas complejas.

Fuentes Láser Versátiles

Láser de fibra (CW o MOPA): perfecto para marcar metales, plásticos duros y cerámica con grabado profundo o serialización de alta velocidad. Láser UV: ideal para materiales delicados o sensibles al calor, como plásticos médicos, vidrio o películas flexibles. Láser de CO₂: el más adecuado para grabar o marcar madera, cuero, cartón y sustratos revestidos.

Mesa XY Automática

El Meta-XY cuenta con una mesa XY de gran tamaño totalmente automatizada, diseñada para la producción en serie y aplicaciones de alta productividad.

Máquina de marcado láser por lotes Meta-XY

Videos

Explora la Meta-XY en acción. Mira nuestros vídeos de demostración para ver cómo esta máquina láser de marcado de piezas proporciona automatización a alta velocidad, grabado profundo y contraste perfecto en una gran variedad de materiales. Descubre aplicaciones reales en los sectores aeroespacial, de automoción e industrial.

[yotuwp type=”playlist” id=”PLGLbKd63Bie1reCKgUMWGI0rWyzEb0GJG”]

Control de Trabajo HMI

La HMI de Control de Trabajos de Meta-XY proporciona una interfaz de usuario intuitiva para gestionar los parámetros de marcado, las secuencias de automatización y las colas de trabajos. Los operarios pueden configurar fácilmente las tareas, ajustar los parámetros y supervisar las operaciones en tiempo real.

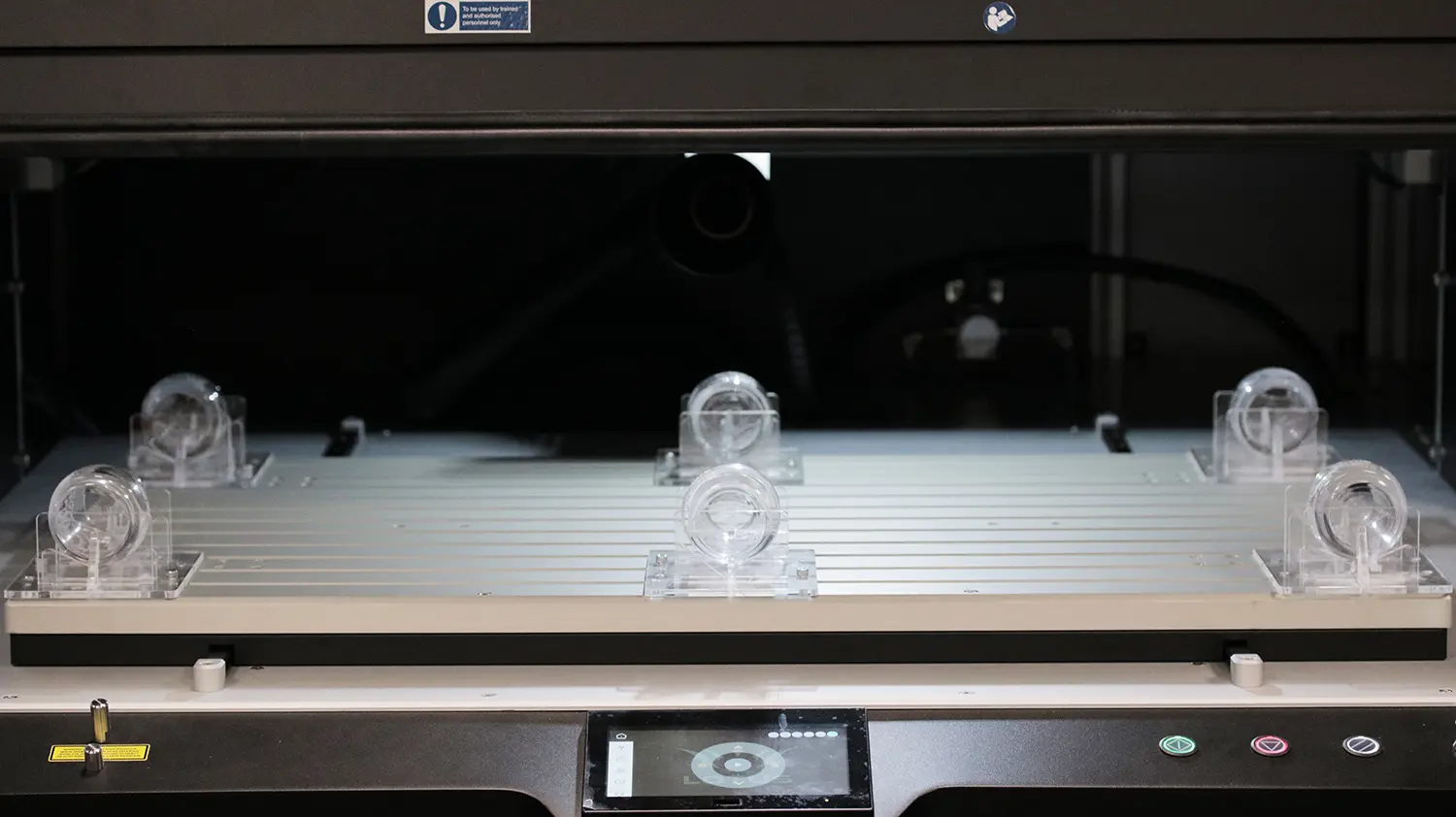

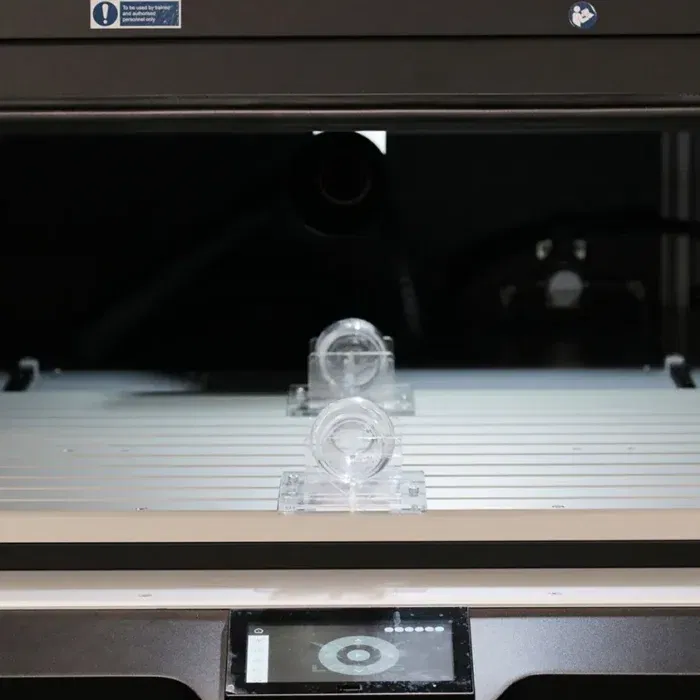

Mesa de trabajo de aluminio con ranuras en T

La mesa de trabajo de aluminio con ranuras en T, diseñada con precisión, permite instalar rápidamente plantillas, dispositivos y complementos modulares. Diseñada para ofrecer repetibilidad y eficacia, garantiza el posicionamiento perfecto de las piezas en cada ciclo de marcado.

Funcionamiento ininterrumpido 24/7

Construida para entornos de alta demanda, la Meta-XY garantiza un marcaje continuo con un tiempo de inactividad mínimo. Su robusta ingeniería, combinada con una garantía de 10 años líder en el sector, garantiza la fiabilidad para una producción ininterrumpida.

Puerta de acceso de 180

El panel de acceso neumático permite un acceso de 180° a la zona de procesamiento, al tiempo que protege al usuario de la radiación láser cuando el sistema está marcando y la puerta está bajada.

Lógico

Caracteristicas

Desde su puerta de acceso de 180° para una carga sin esfuerzo hasta su funcionamiento 24/7 y una intuitiva HMI de Control de Trabajo, todos los aspectos están diseñados para que el marcado láser de piezas o proyectos sea coser y cantar.

Nivel industrial

Durabilidad.

Robusta y versátil, la máquina de marcado láser de gran formato Meta-XY XL está construida tanto para el sector comercial como para el industrial y cuenta con una vida útil increíblemente larga que supera los 15 años. Cumple las normativas ISO9001, CE, RoHSII y FDA.

Ambientes hostiles

Incorporando electrónica PLC Siemens de alta gama, cada Meta-XY XL se somete a 3 días completos de alineación y pruebas después de salir de producción. Está diseñado para funcionar sin esfuerzo con mayores variaciones de polvo, temperatura y humedad que otros sistemas.

3-10 años de garantía

Confiamos tanto en nuestra tecnología que la respaldamos con algunas de las garantías más largas del sector. El Meta-XY XL viene con una garantía de 3 años de serie, ampliable a 10 años.

Resistencia loca

Nos tomamos su negocio en serio, por eso el Meta-XY XL se crea pensando en la vida útil más larga. Con una puerta neumática ergonómica que puede soportar 100.000 ciclos, le costará encontrar un sistema más duradero que éste.

Chasis sólido

Resistentes, duraderos y hechos para durar. Nuestro Meta-XY XL es robusto en su composición, fabricado con aluminio de grado militar, funciona con total funcionalidad incluso después de golpes y uso intensivo.

Meta-XY XL

Modular y preparado para el futuro

Como todos los sistemas de nuestra gama Meta, el Meta-XY XL es totalmente modular. Tanto si necesita actualizar la fuente láser, integrar la alineación de la visión o añadir un dispositivo rotatorio más adelante, esta máquina ha sido diseñada para adaptarse a su negocio con el tiempo.

Elija entre una amplia selección de opciones de lentes, características de seguridad y módulos de hardware para construir un sistema adaptado a su flujo de trabajo.

Transportadores

Agiliza la producción con la integración de transportadores, perfecta para líneas de fabricación de alta velocidad que requieren un flujo de piezas eficiente.

Sistemas rotativos

Consigue un marcado cilíndrico preciso con un eje giratorio, ideal para grabar anillos, tubos y componentes redondos.

Plantillas a medida

Cambia rápidamente las plantillas personalizadas para diferentes geometrías de pieza, garantizando una repetibilidad y alineación perfectas.

Sistemas de tolva

Automatiza el procesamiento por lotes con un sistema de tolva, alimentando piezas en la zona de marcado con precisión para tiradas de gran volumen.

Integración de cámaras FLIR

Añade imágenes térmicas FLIR en tiempo real para supervisar las zonas afectadas por el calor durante el marcaje para controlar la calidad y optimizar el proceso.

Robots colaborativos

Mejora la automatización con un cobot para manipular las piezas sin problemas, reduciendo la carga de trabajo manual y aumentando el rendimiento.

Máquina de marcado láser por lotes Meta-XY

Resumen.

El Meta-XY XL ofrece un rendimiento de marcado láser de grado industrial en un formato más grande, perfecto para fabricantes y talleres que buscan procesar piezas más grandes o aumentar la productividad mediante el marcado por lotes.

Con opciones de construcción modular, configuraciones flexibles de fuentes láser y fabricación en el Reino Unido en su núcleo, el Meta-XY XL es una inversión robusta a largo plazo en tecnología de marcado escalable.

Máquina de marcado láser por lotes META-XY

Especificación

La máquina de marcado láser de gran formato Meta-XY XL es una de las estaciones de trabajo de marcado láser más enriquecidas en características y funcionales disponibles en la actualidad. Diseñada, montada, configurada y probada aquí en el Reino Unido, cumple las normativas CE, RoHSII, ISO9001 y FDA.

En la producción nos tomamos nuestro tiempo y, lo que es más importante, no escatimamos esfuerzos. Al elegir componentes de alta calidad y realizar pruebas rigurosas, podemos decir con confianza que, a este precio, creemos que realmente no hay otro sistema en el mercado que pueda competir con el Meta-XY XL.

En detalle

Dimensiones (WDH) 1140 mm x 1975 mm x 1885 mm
Fuente láser Fibra MOPA ELI-X17, UV ELI-355 o CO2

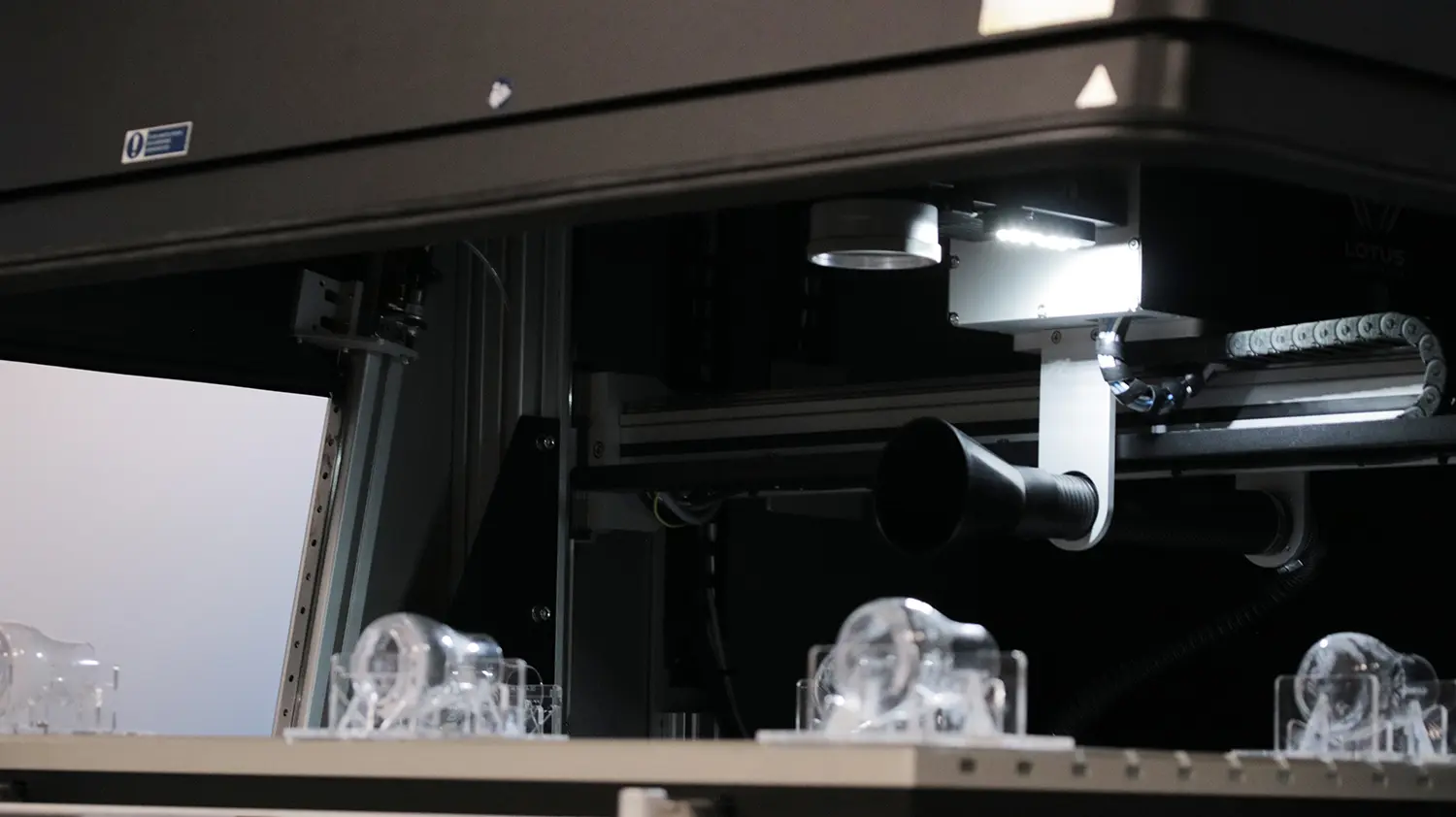

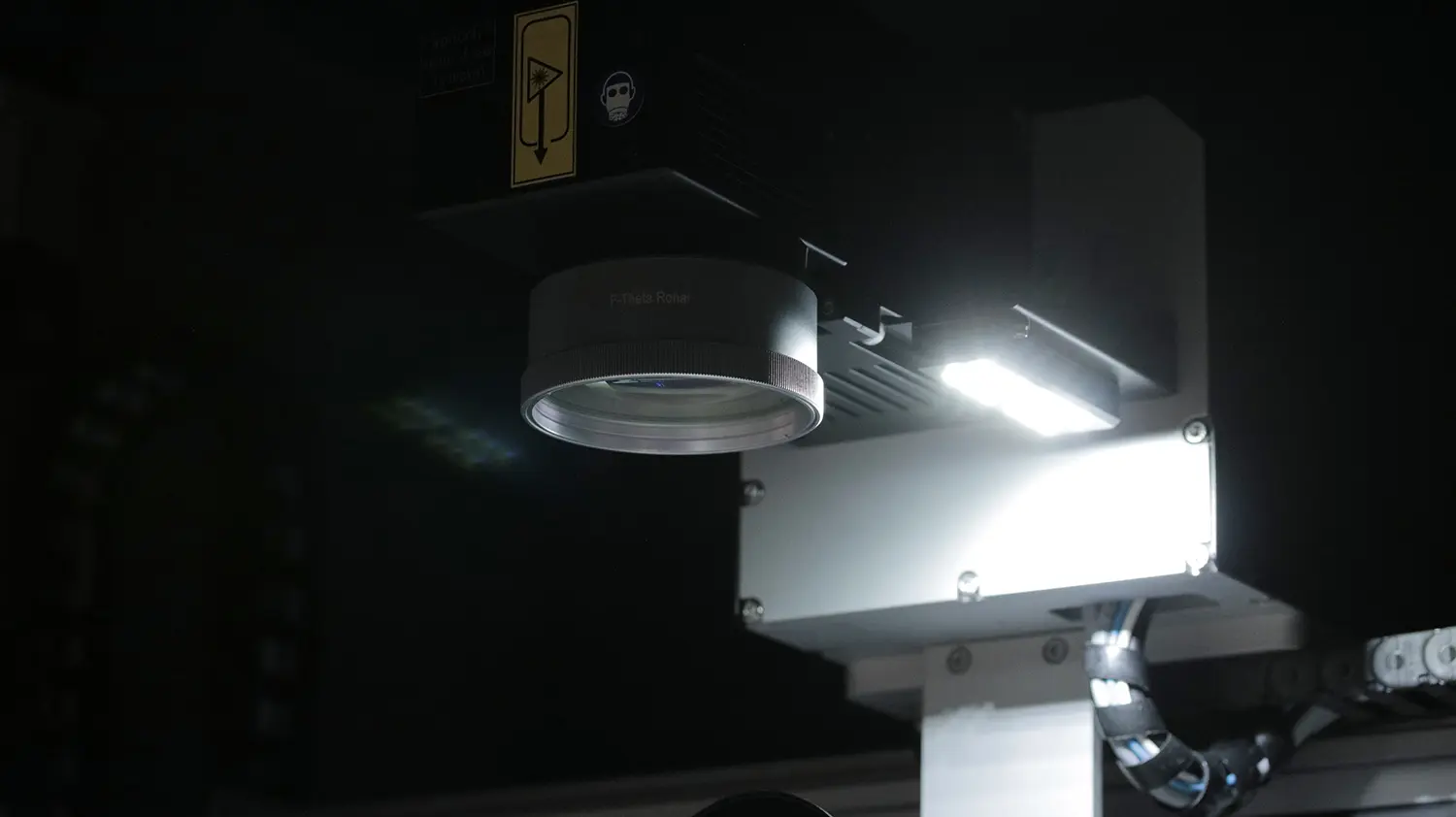

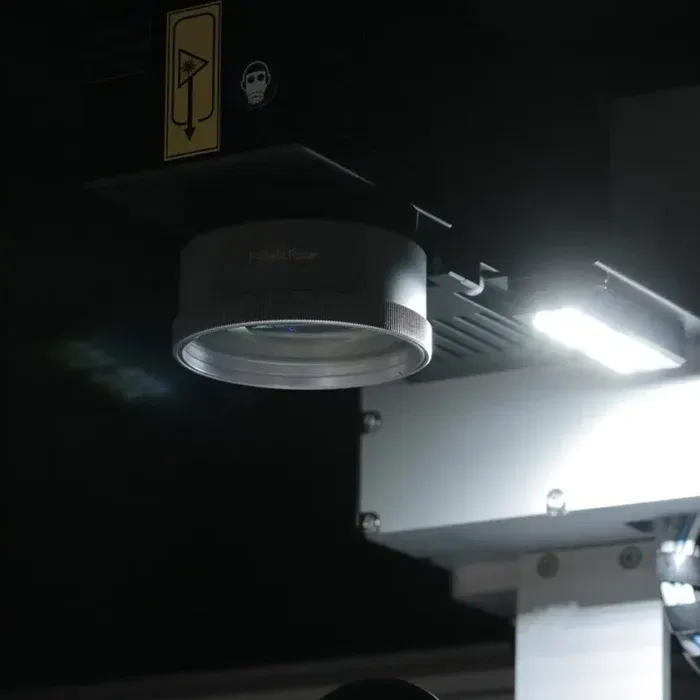

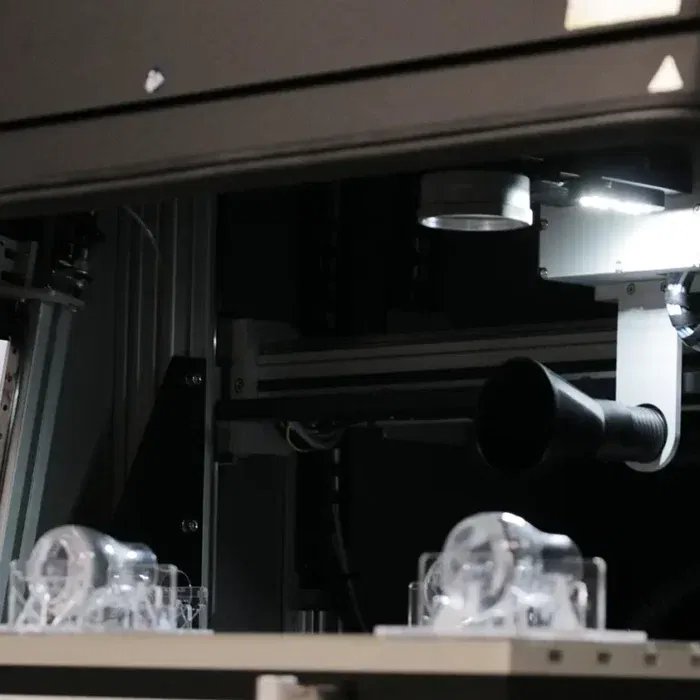

Cabezal láser 3D (3 ejes)
Profundidad de enfoque 3D (DOF) 35 mm
Formas de onda Variable
Precisión 1µm (0,001 mm)
Velocidad de posicionamiento
 10.000 mm/s
Carrera del eje Z
 400 mm
Precisión del eje Z
 ±0,02 mm
DLC / Software PLC Siemens / Lotus Mark v3.0
Garantía internacional De 3 a 10 años
Tamaño máximo de la pieza (puerta abierta) Sólo con altura restringida (Clase 4)
Mesa de trabajo
 1000mm x 600mm (ranura en T expandible)
Accesorios disponibles
 Solicitar catálogo
